Allegato 1: Dettagli costruttivi consolidamento guglia

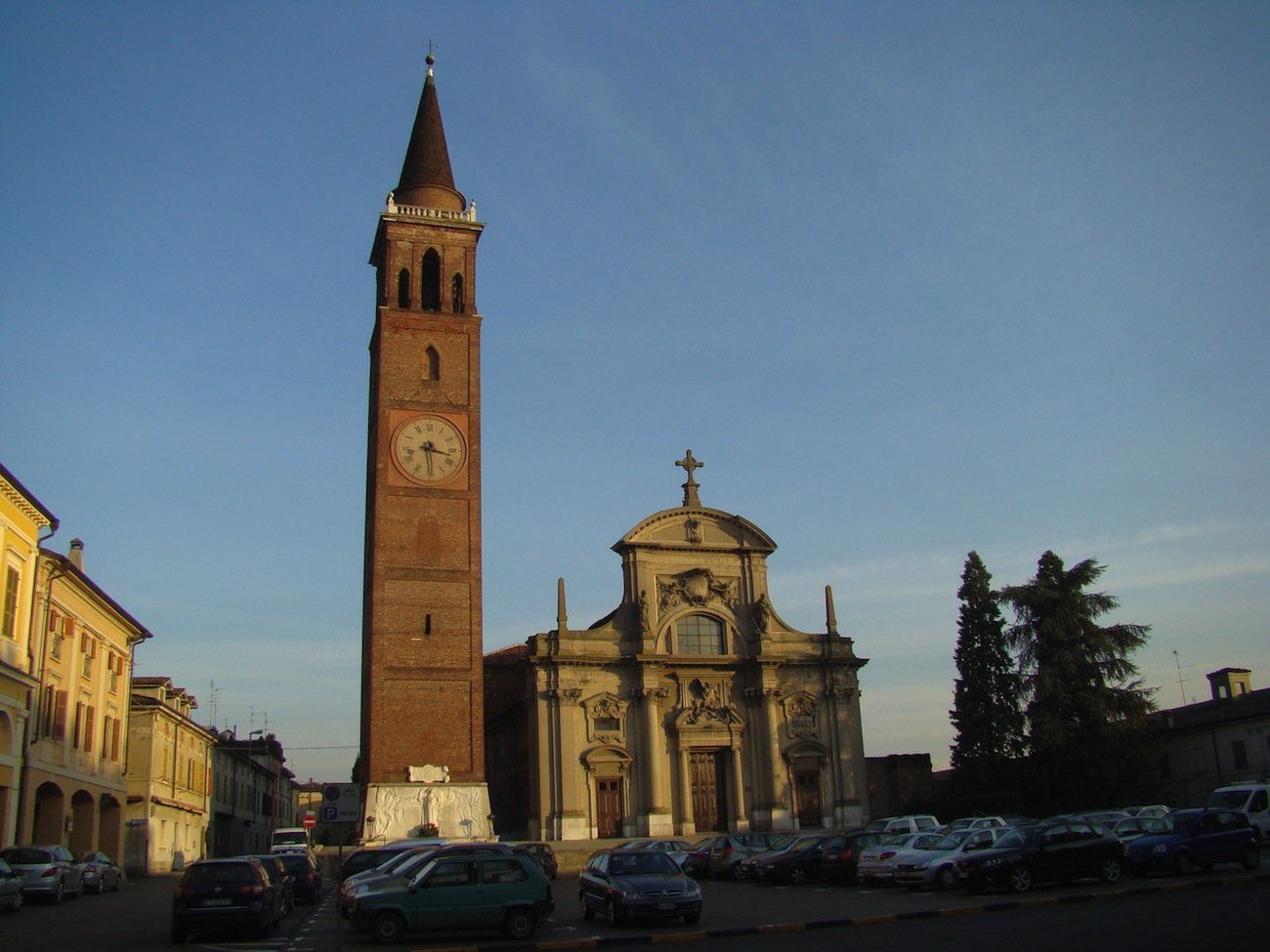

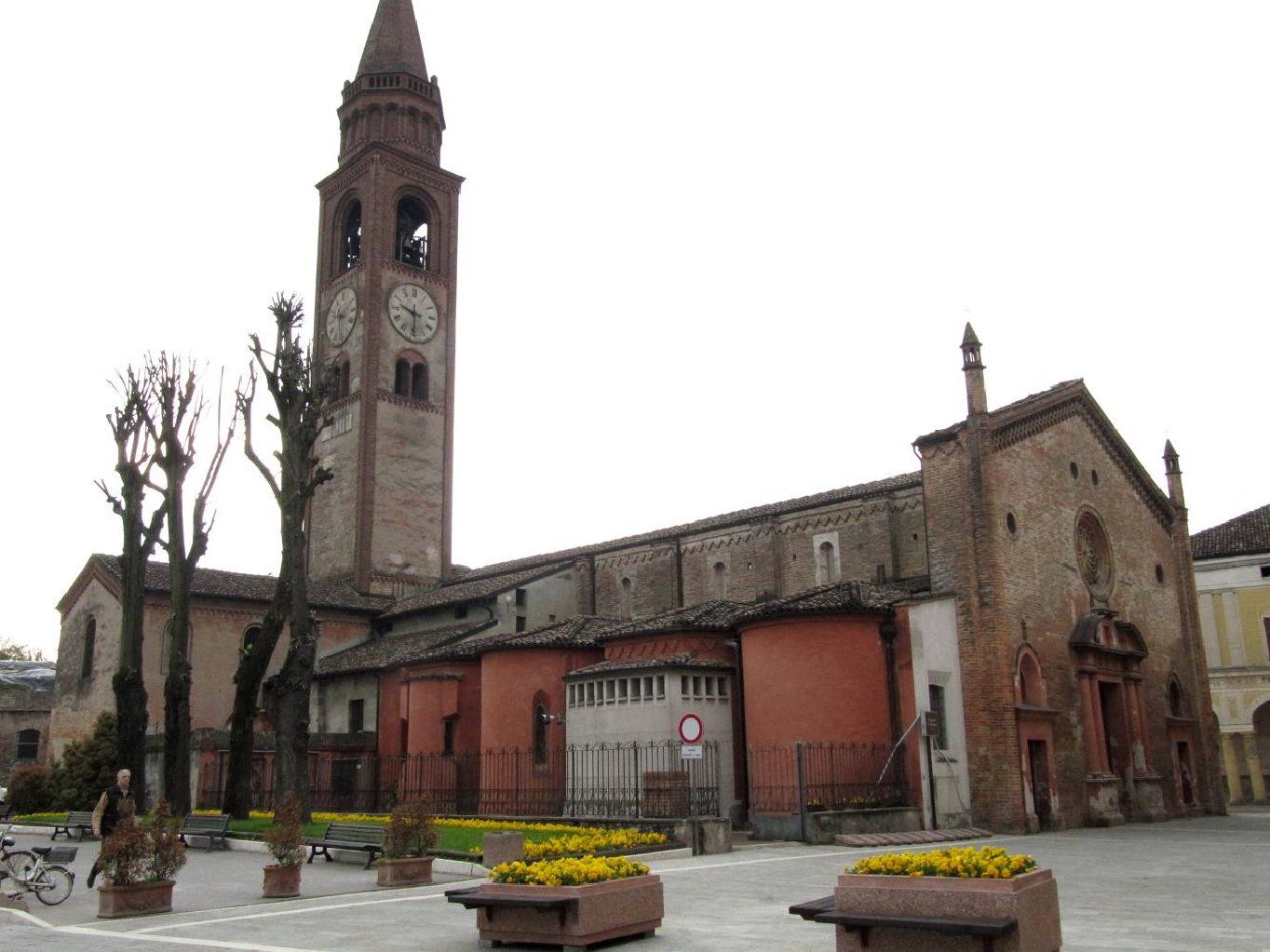

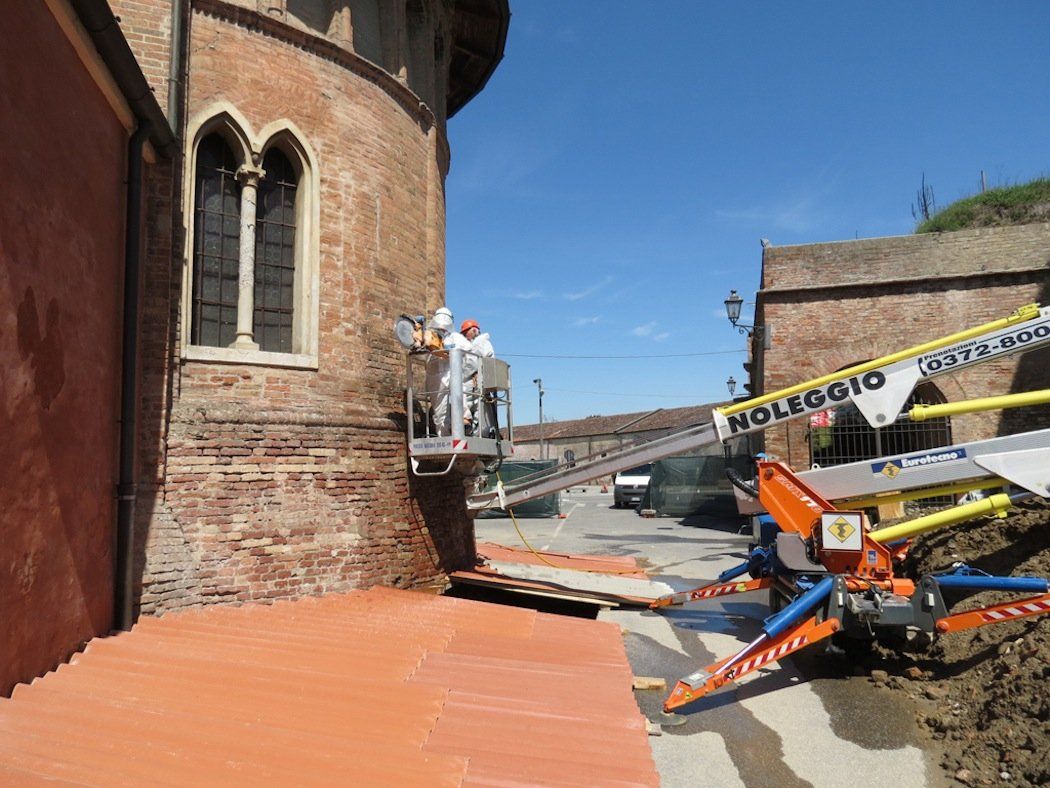

Chiesa di San Bassiano - Pizzighettone (CR)

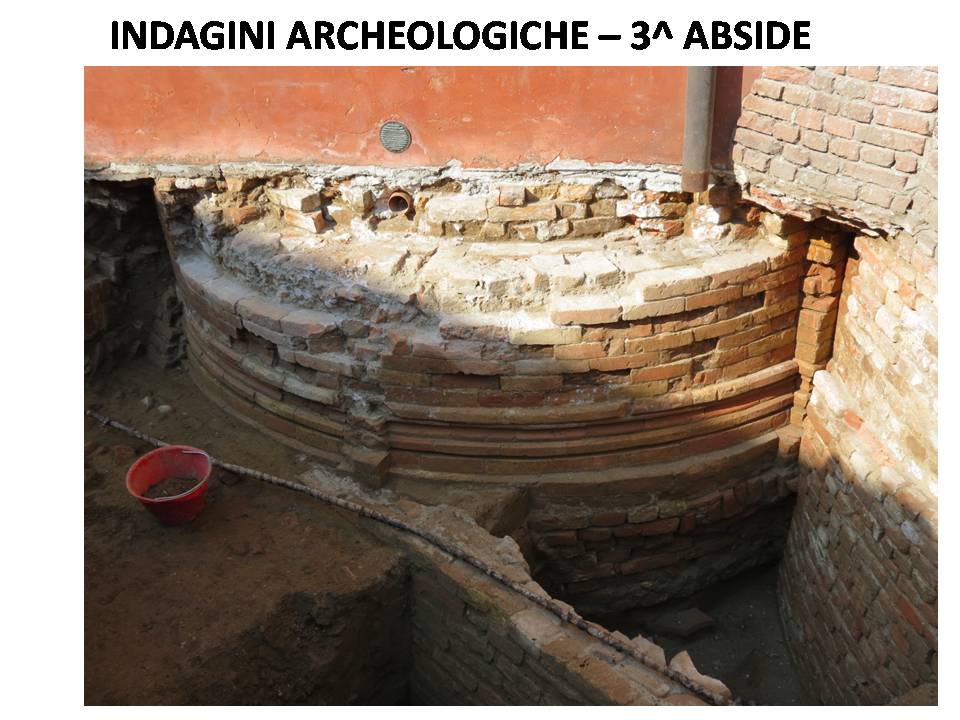

indagini archeologiche zona abside

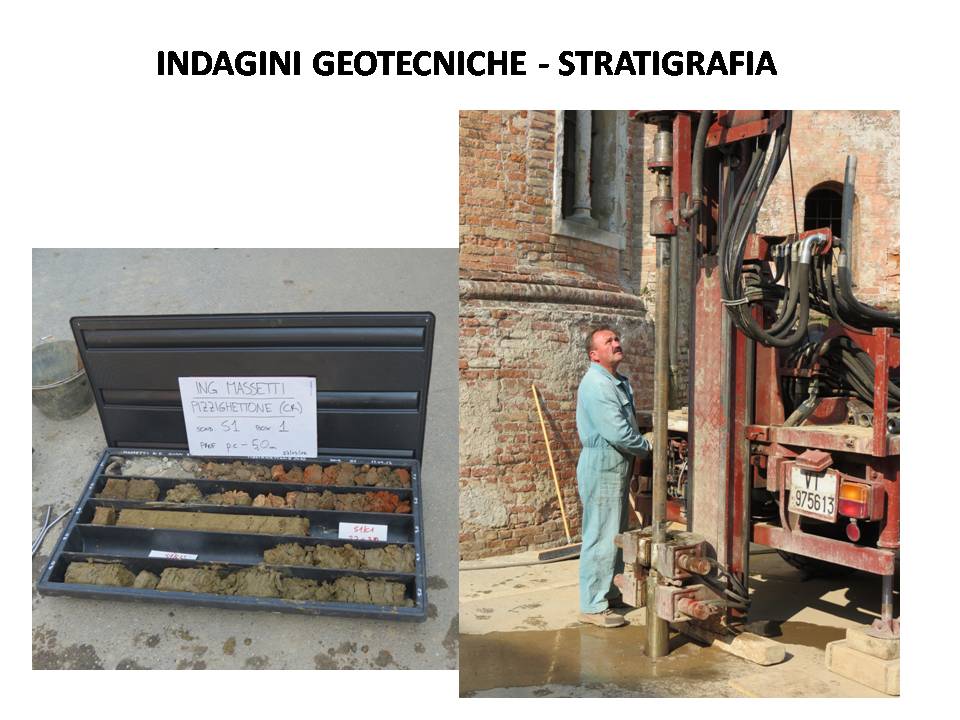

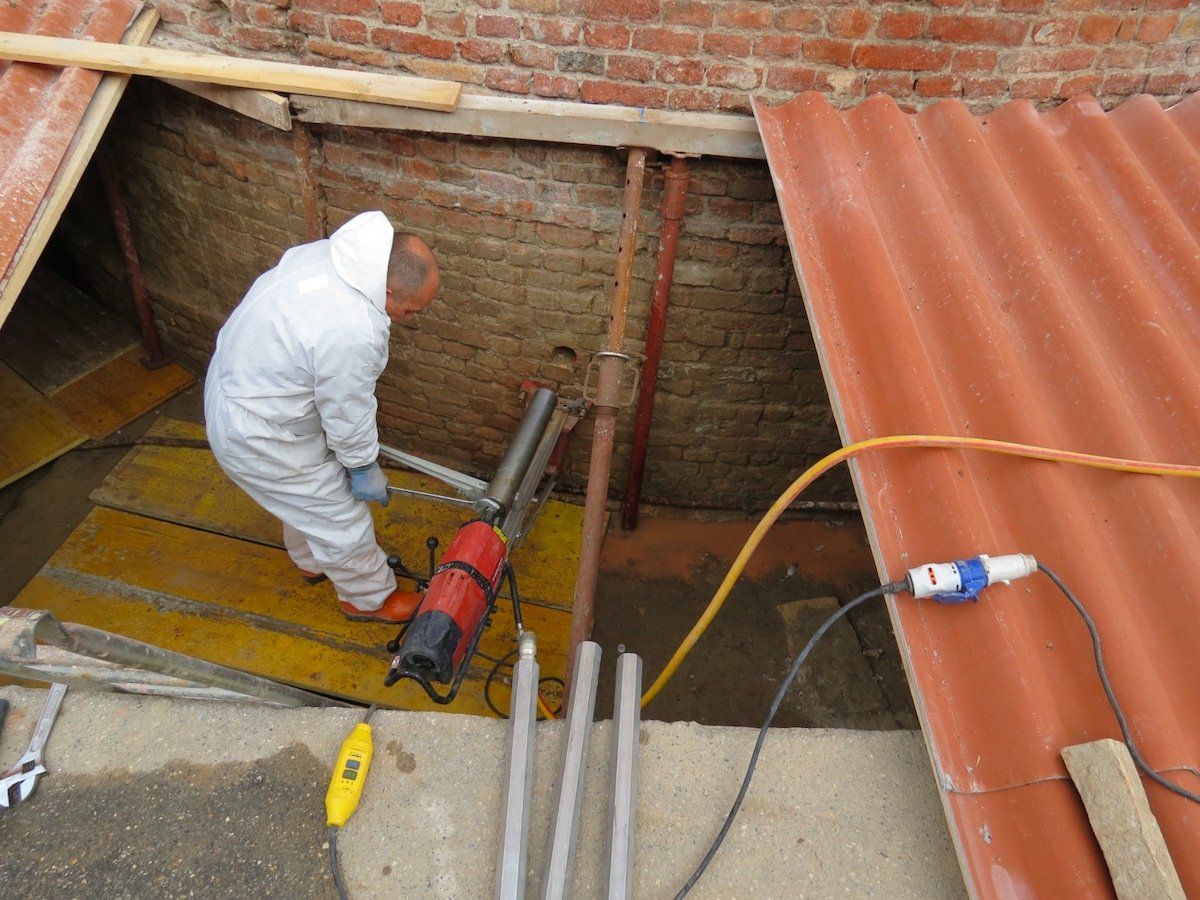

indagini geotecniche: prelievo di campioni per determinare la stratigrafia del terreno

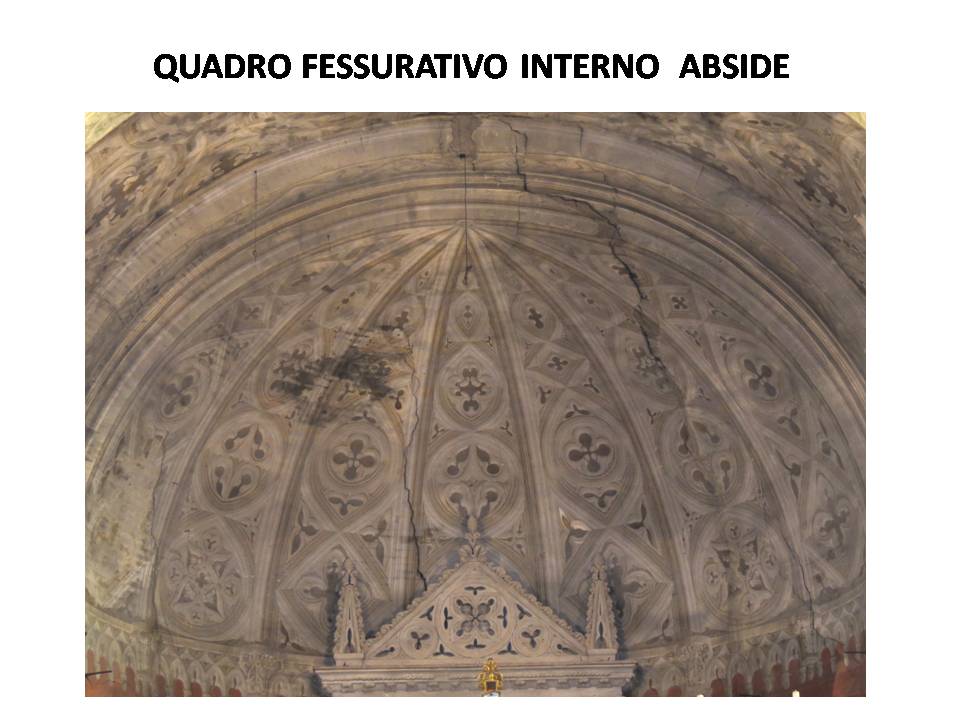

rilievo quadro fessurativo: lesione nella cupola dell'abside

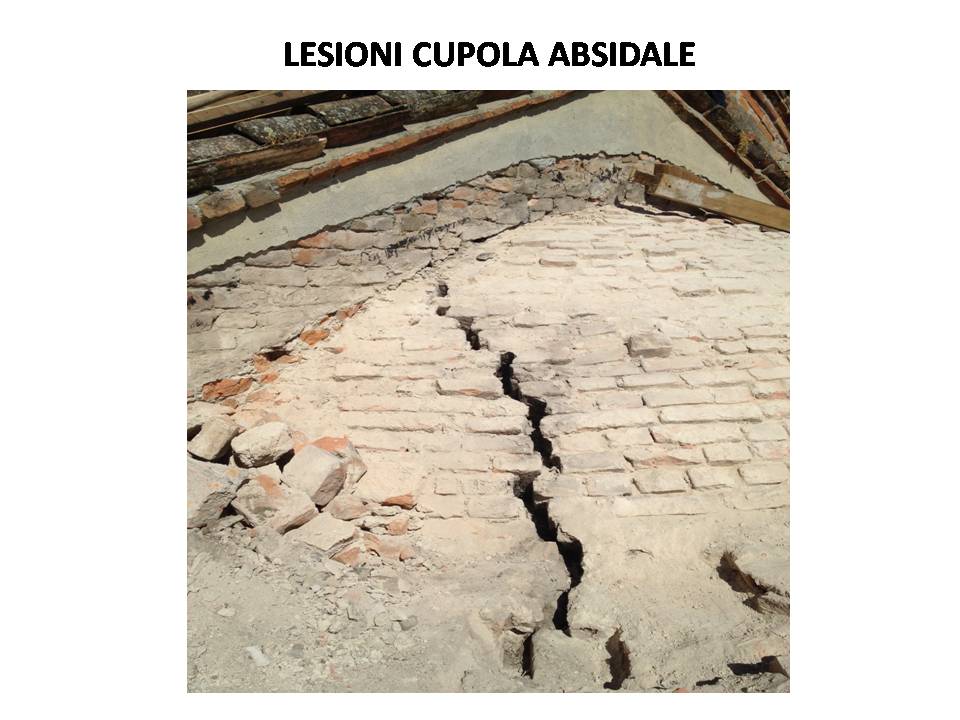

lesioni nella cupola dell'abside

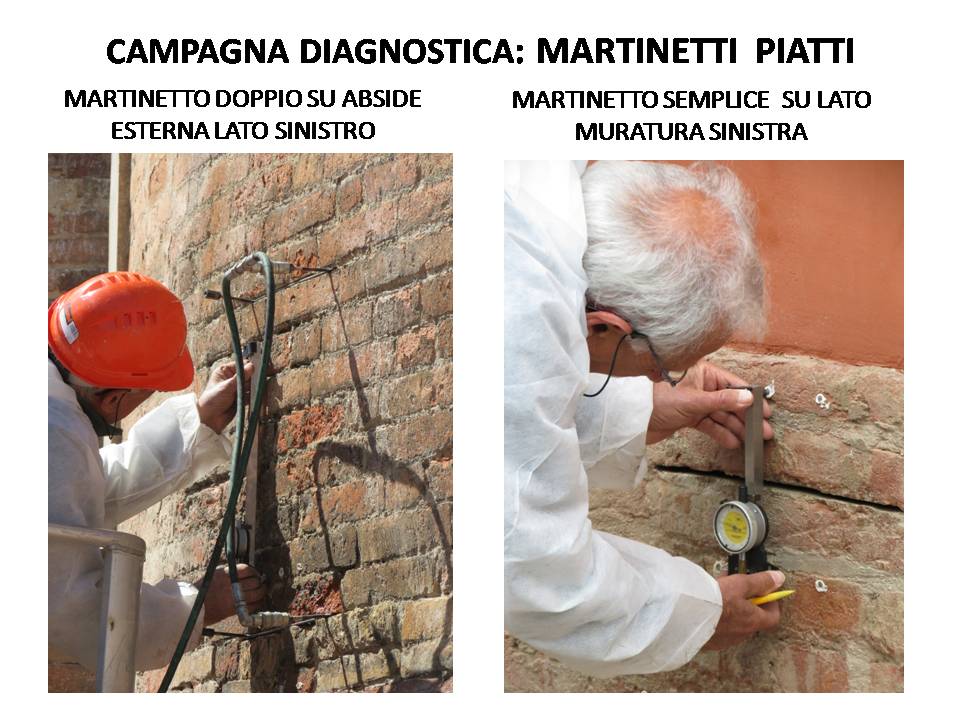

monitoraggio: posa di martinetto semplice e di martinetto doppio
monitoraggio: posa di martinetto doppio sulla muratura dell'abside lato sinistro

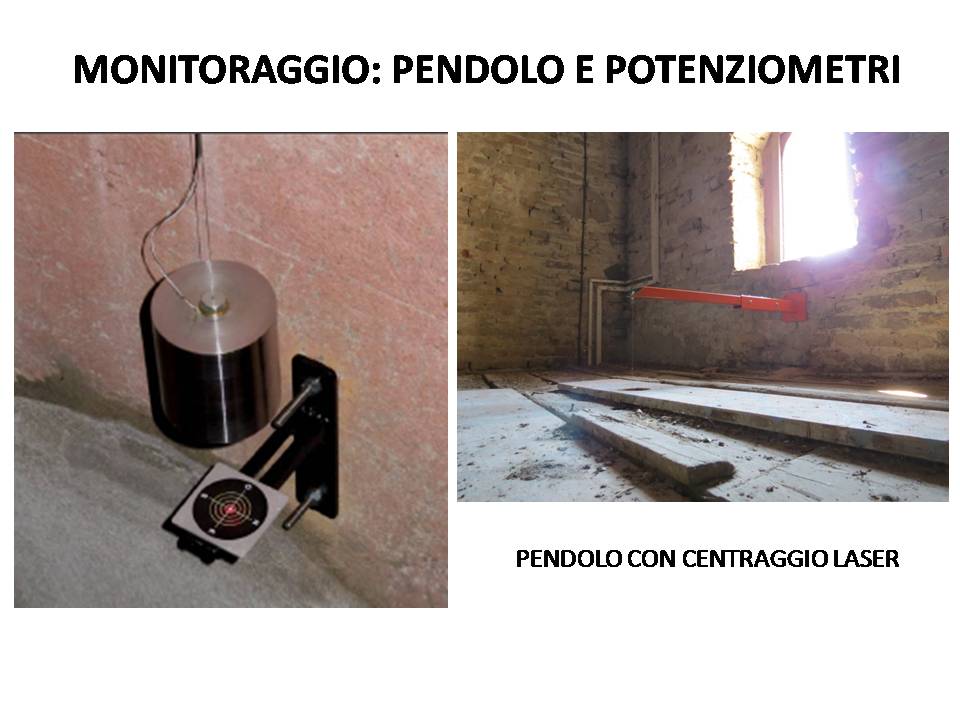

monitoraggio: posa di pendolo con centraggio laser

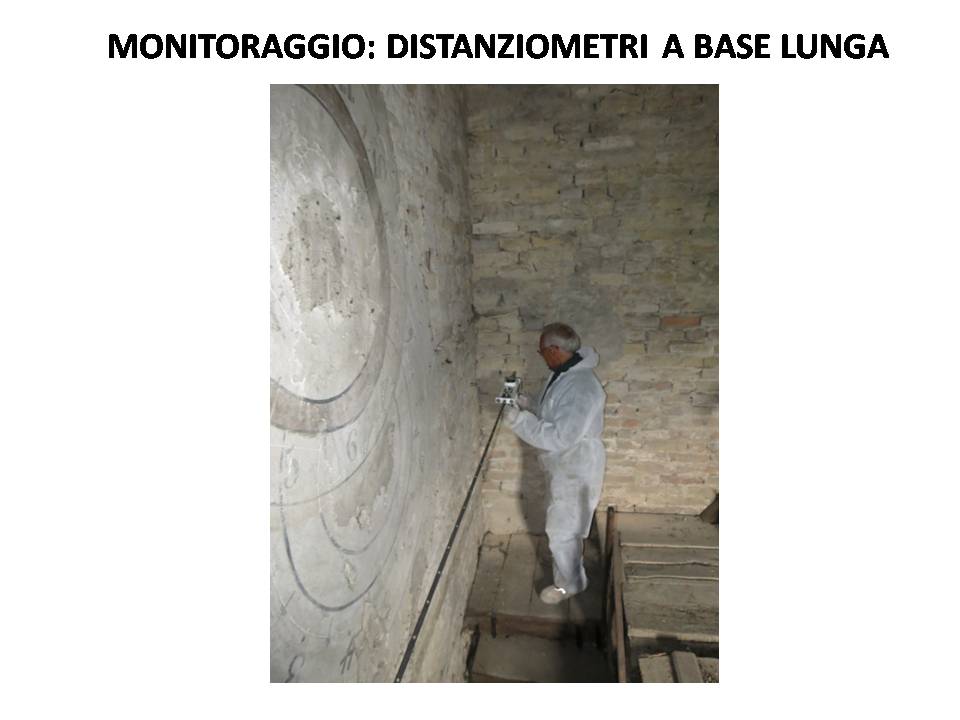

monitoraggio: distanziometro a base lunga

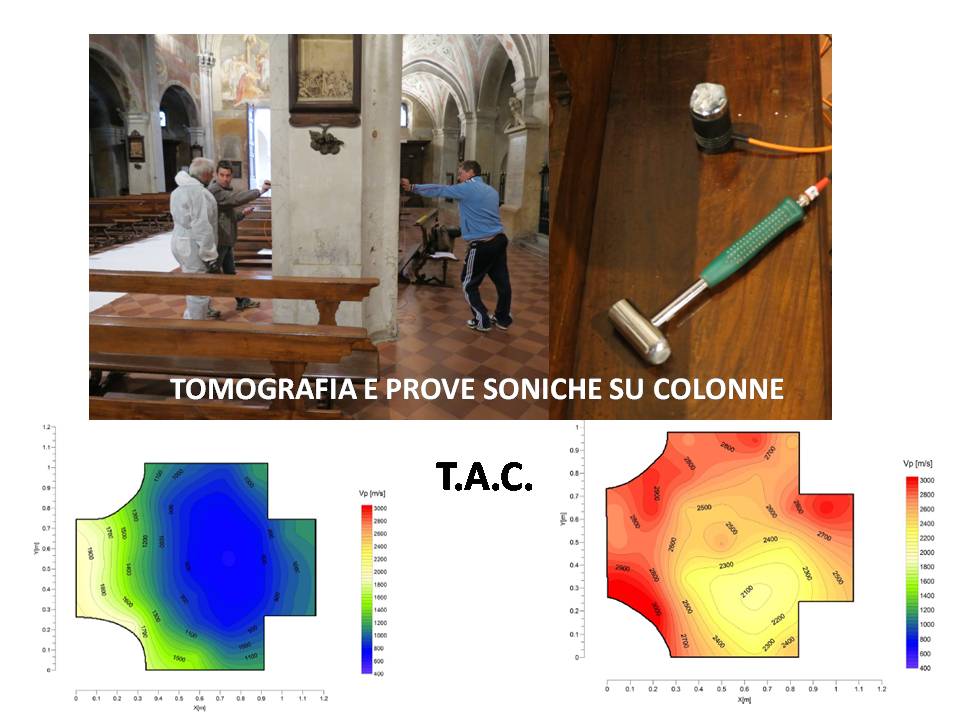

monitoraggio: termografia e prove soniche sulle colonne interne

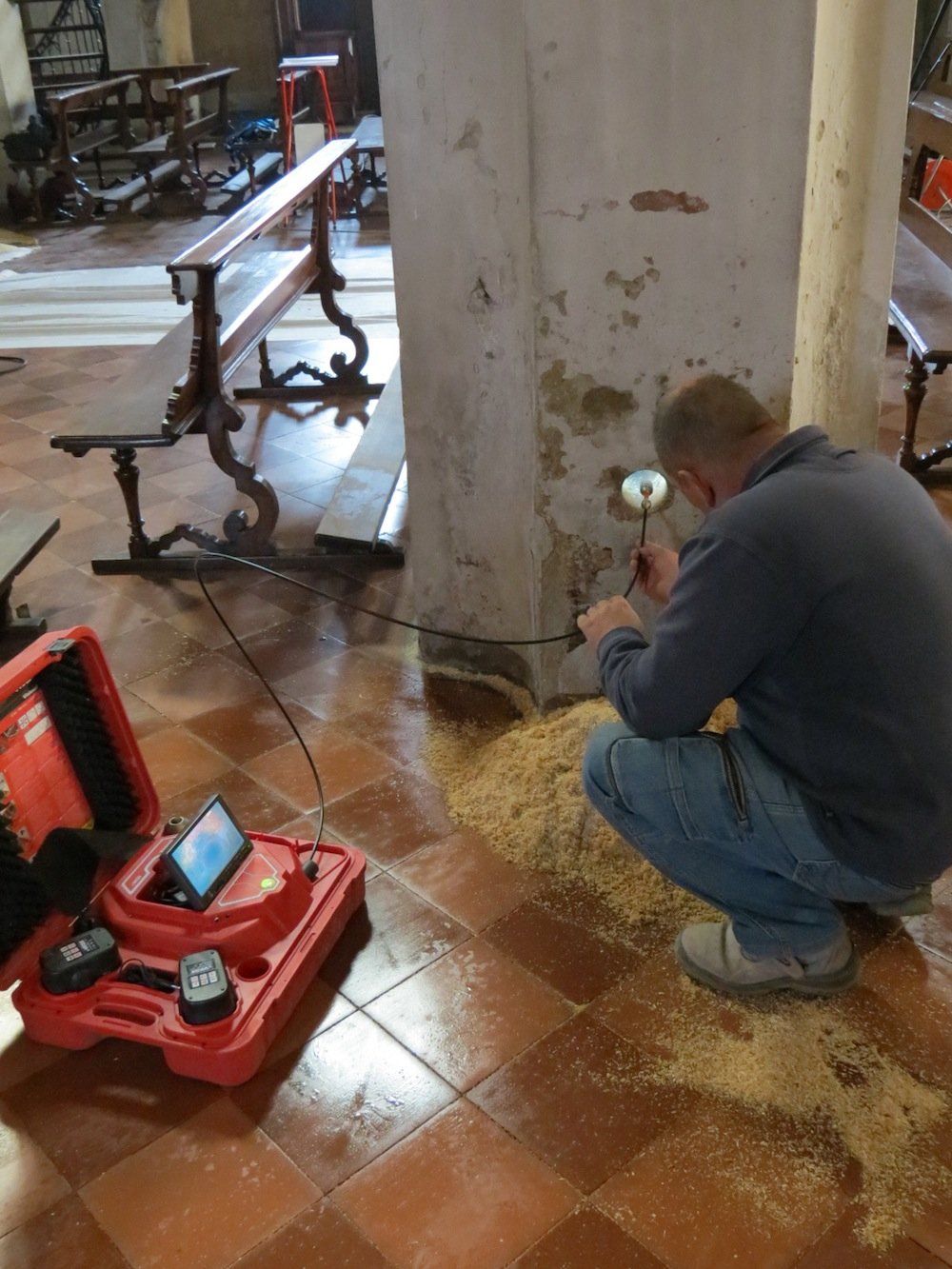

monitoraggio: carotaggio ed endoscopia colonna in muratura

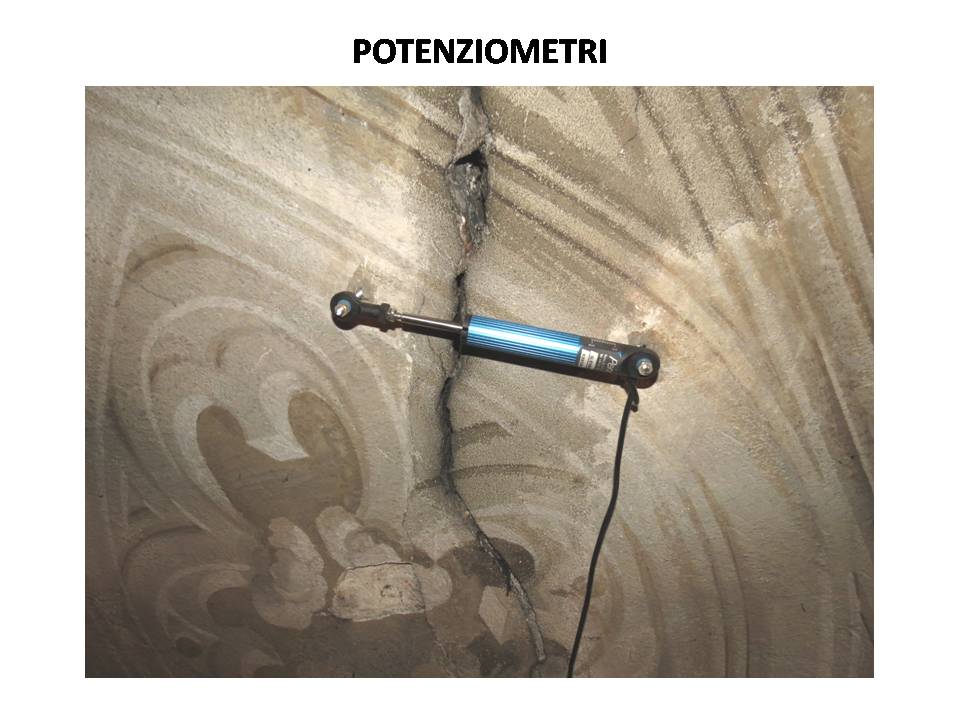

monitoraggio: posa di potenziometri sulle lesioni della volta

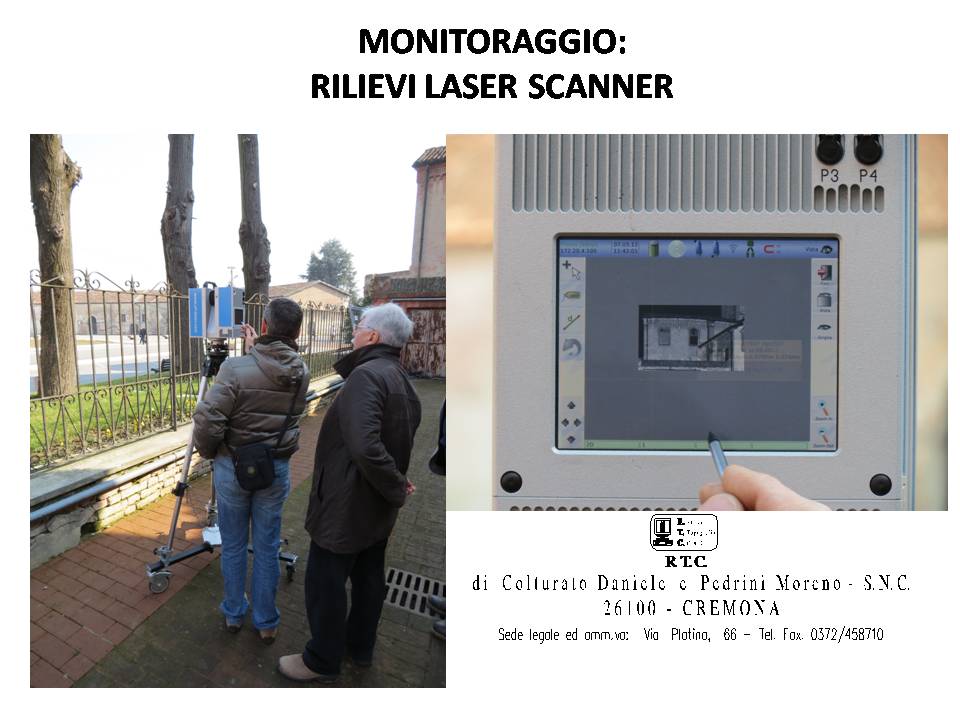

monitoraggio: rilievo con laser scanner

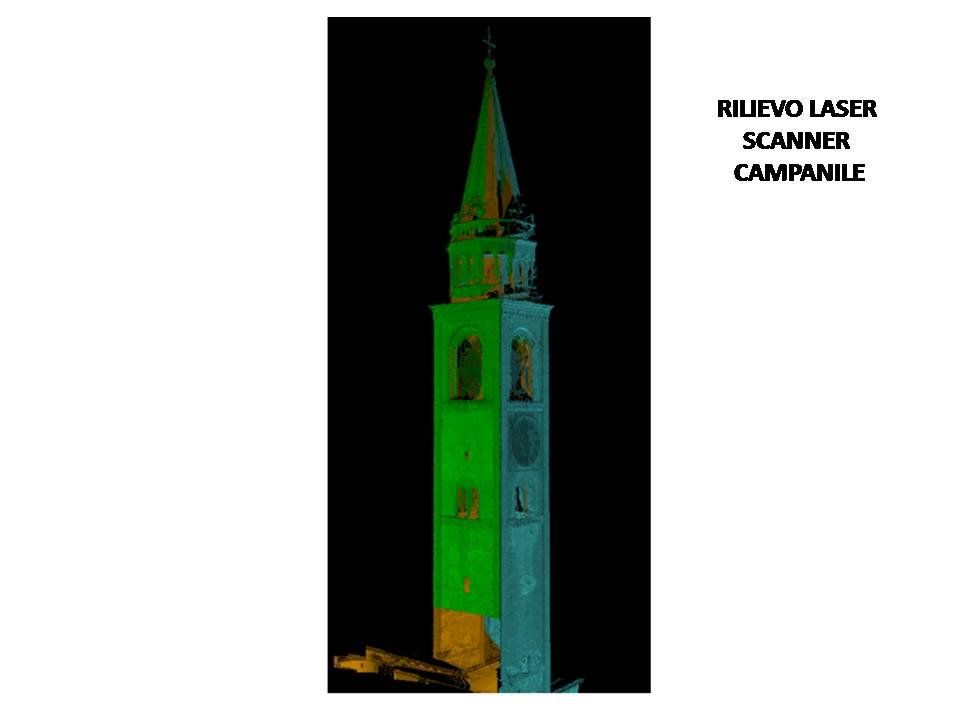

monitoraggio: rilievo con laser scanner del campanile

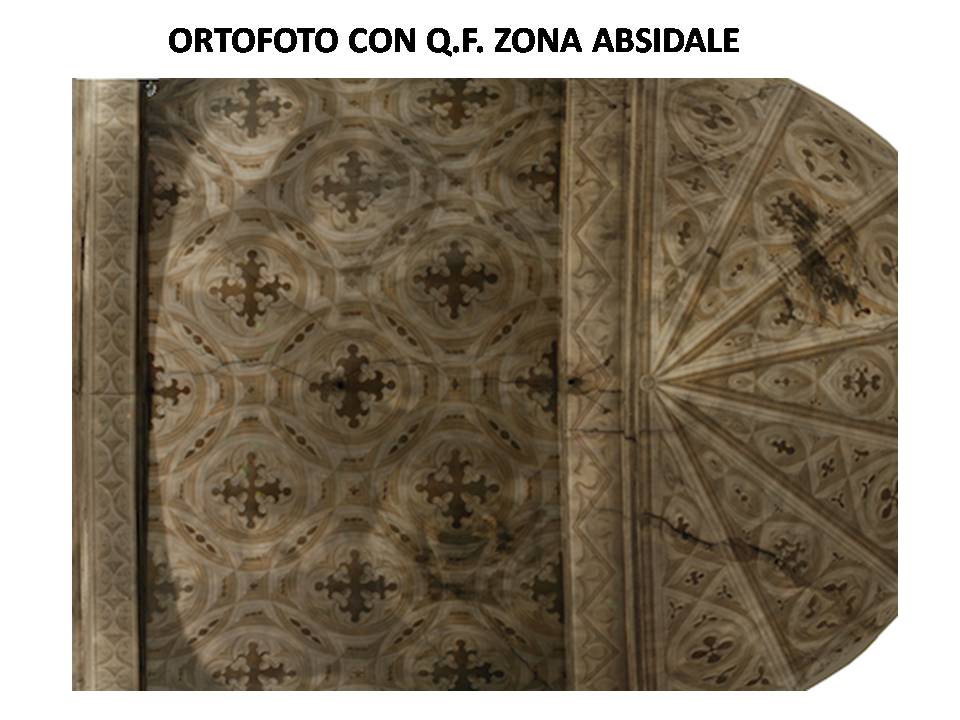

rilievo fotografico: ortofoto con quadro fessurativo zona absidale

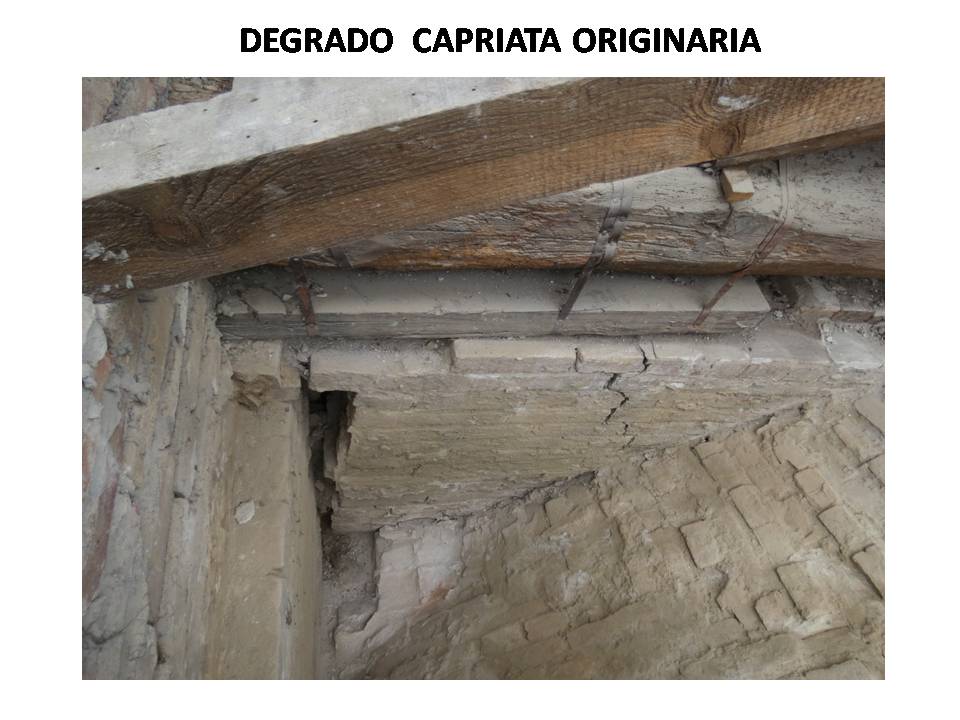

degrado testata della capriata in legno

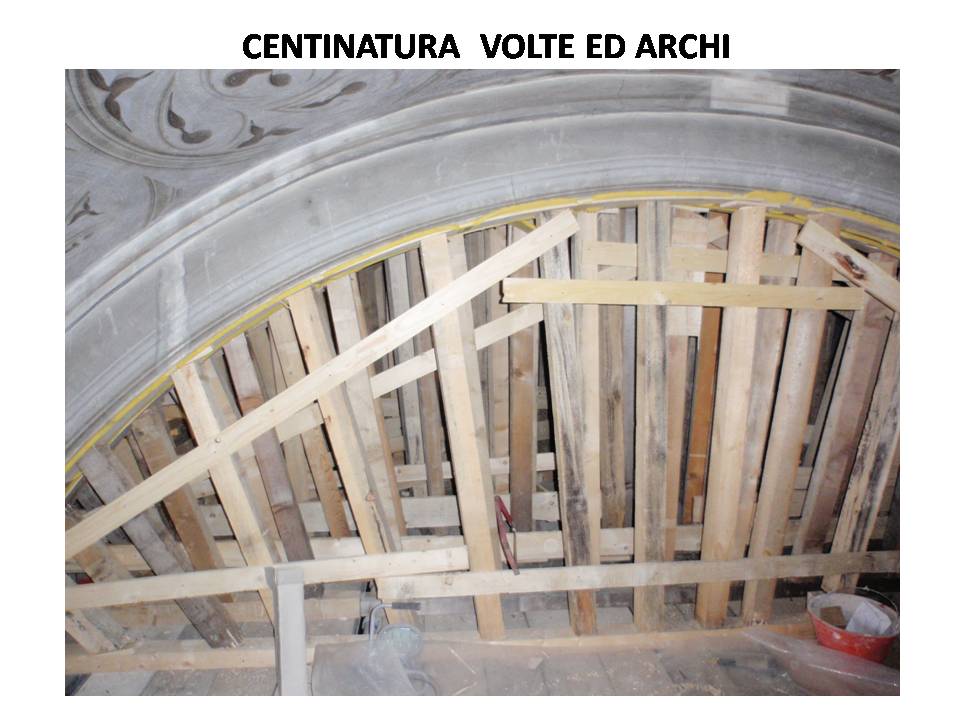

centinatura per messa in sicurezza archi e volte

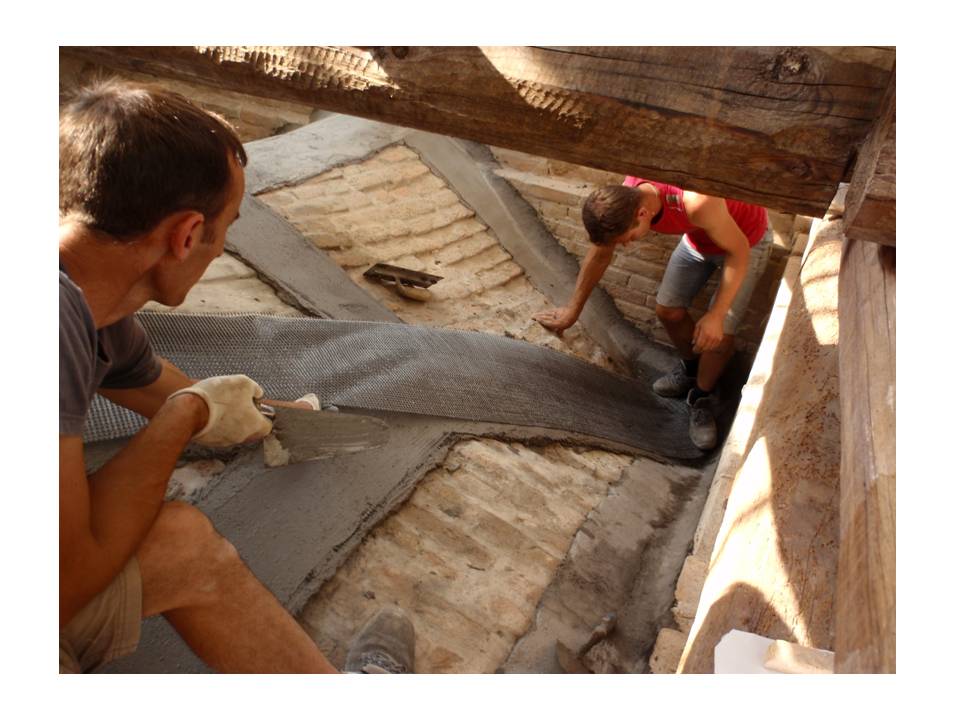

posa fibre PBO per consolidamento volta con sistema FRCM

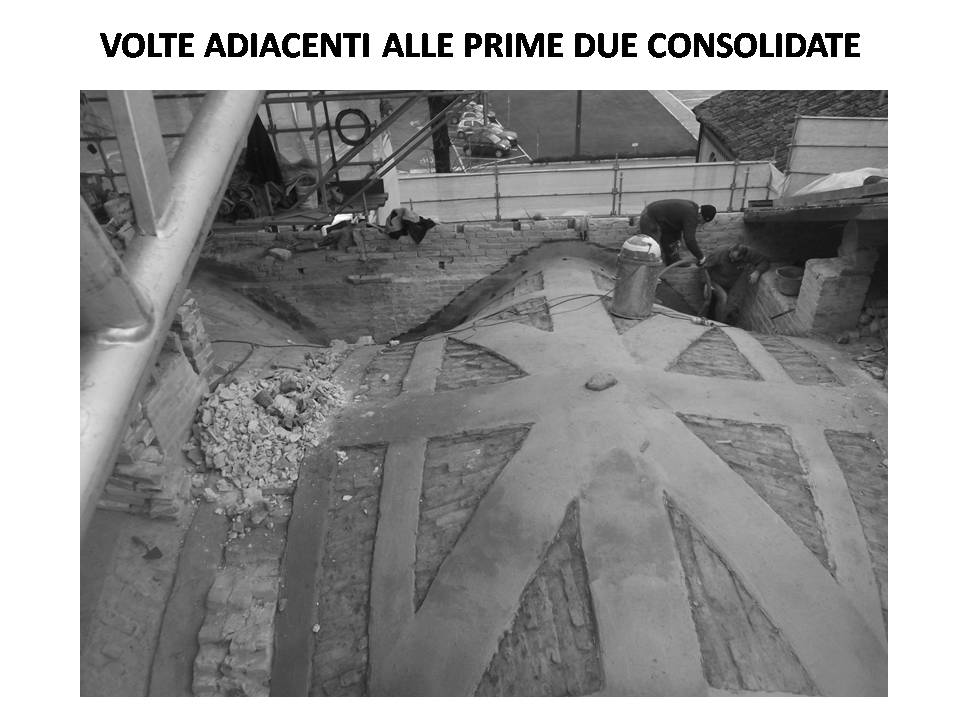

consolidamento porzione volta completato

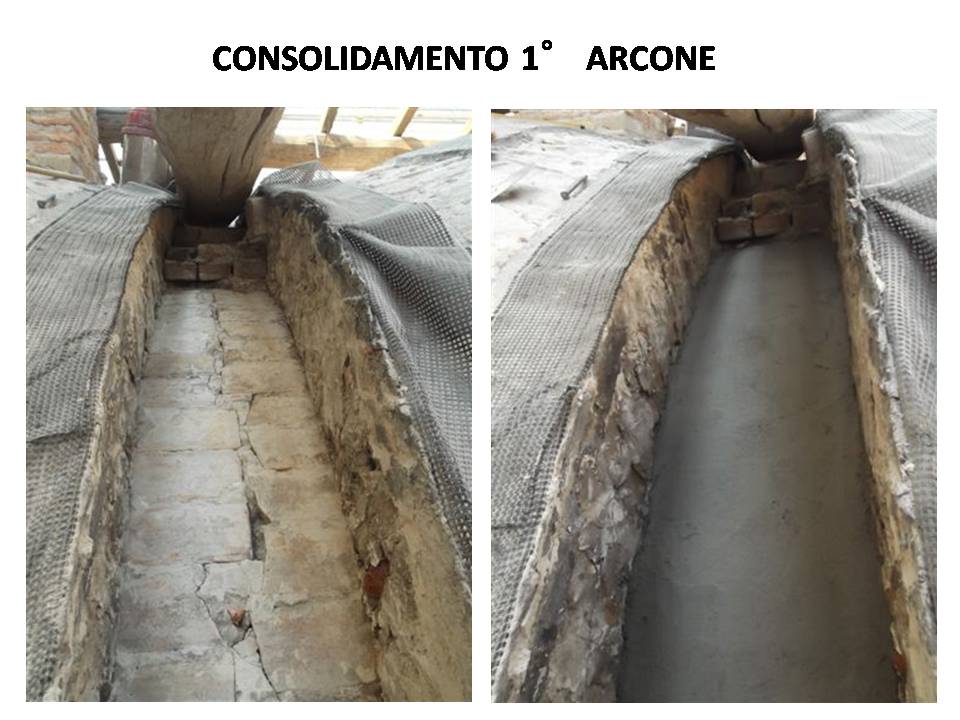

consolidamento primo arcone con sistema FRCM

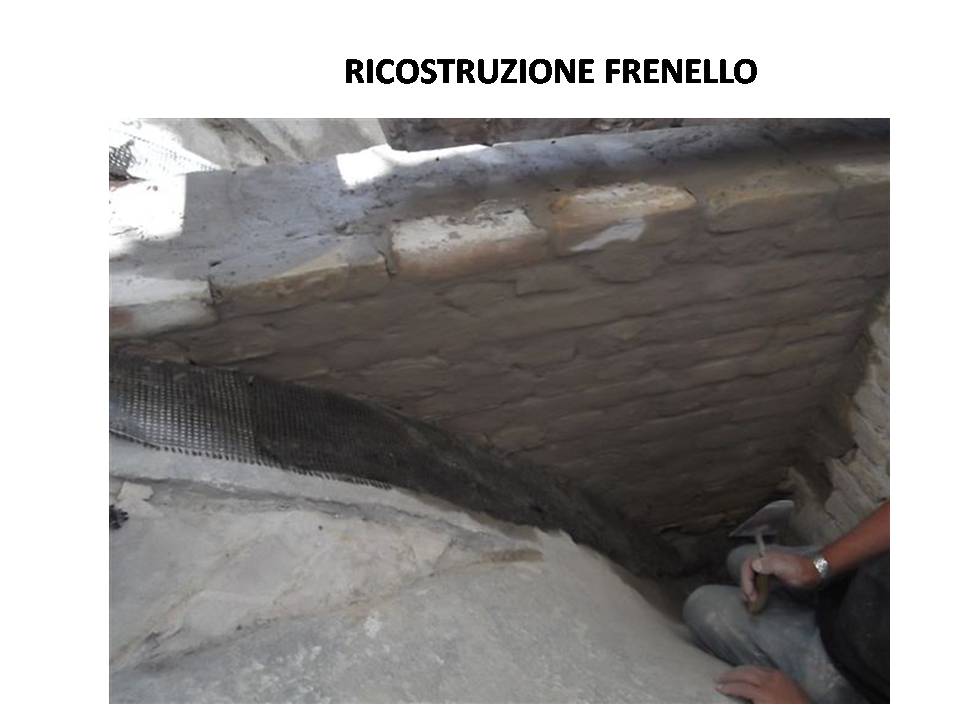

ricostruzione frenello in muratura

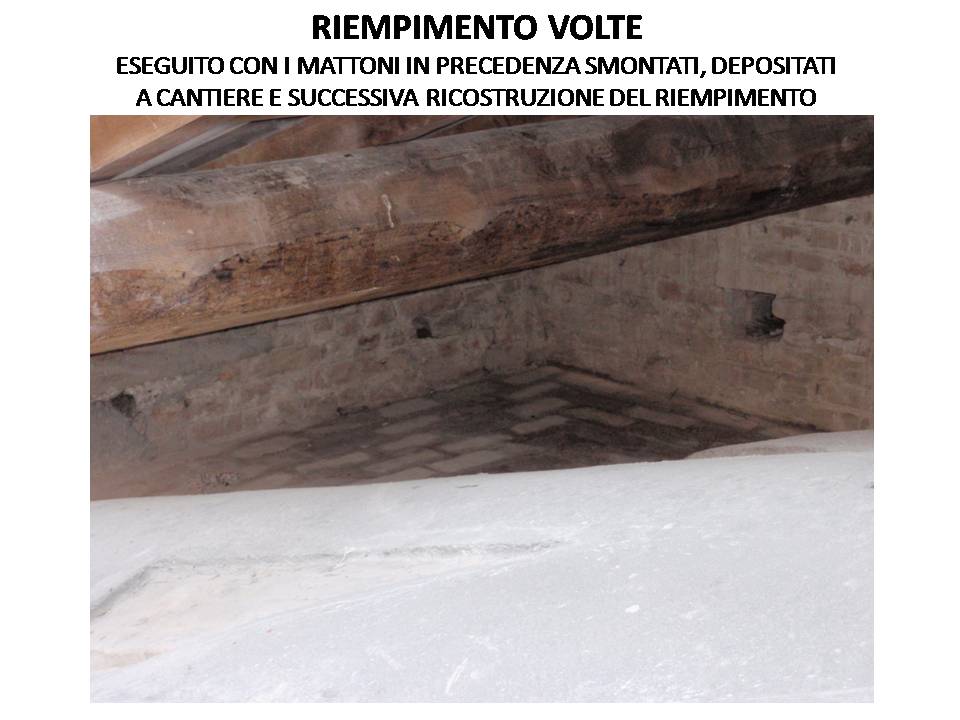

riempimento delle volte con utilizzo dei mattoni precedentemente rimossi

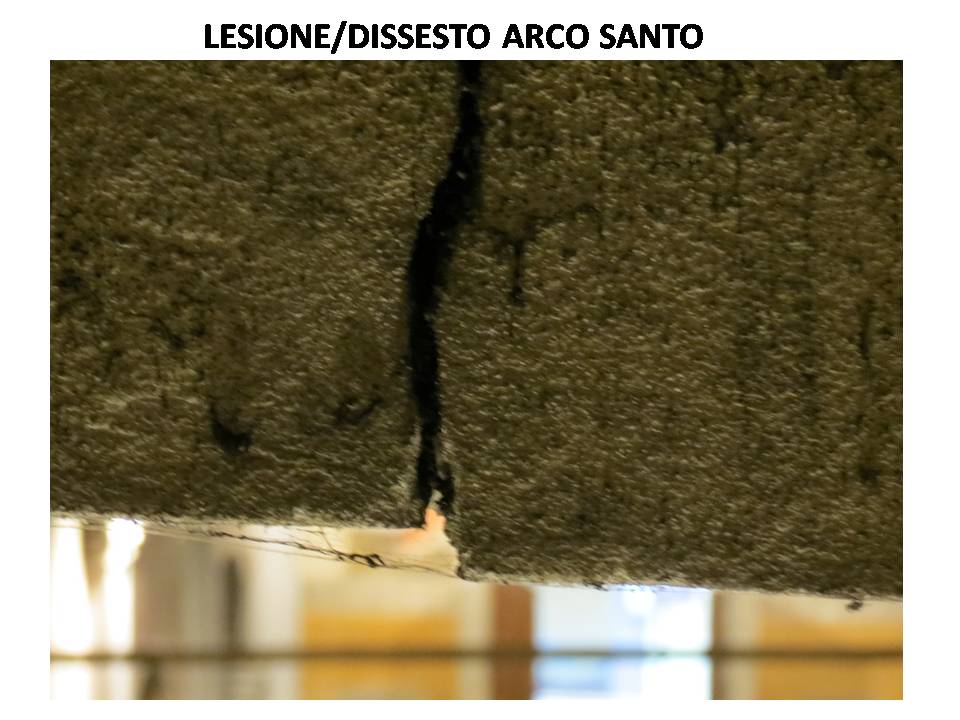

lesione dell'arco santo

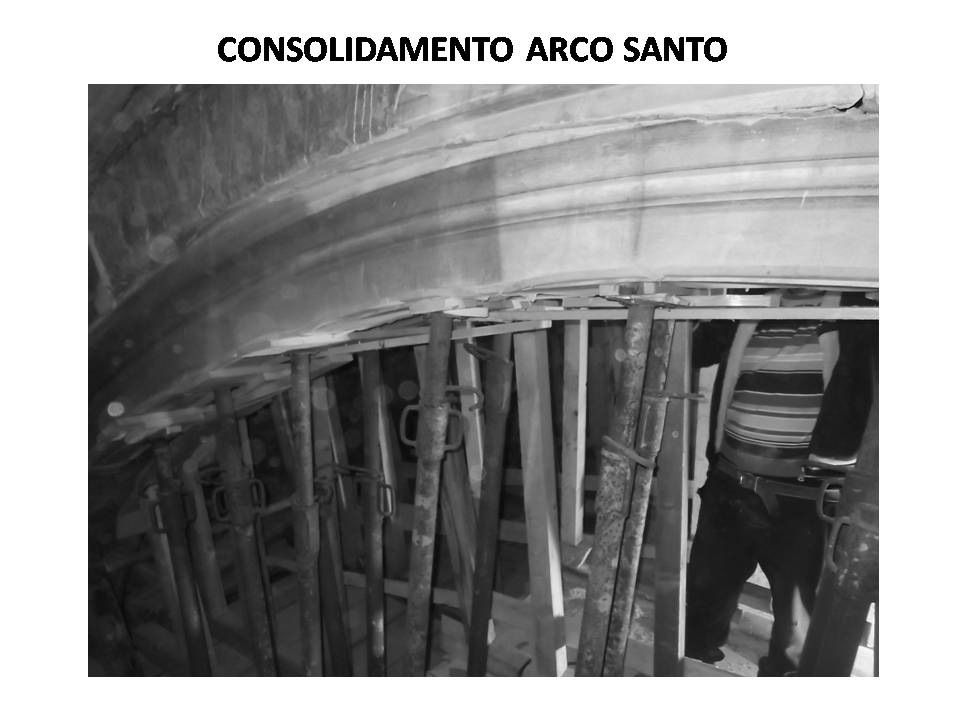

consolidamento arco santo: puntellatura

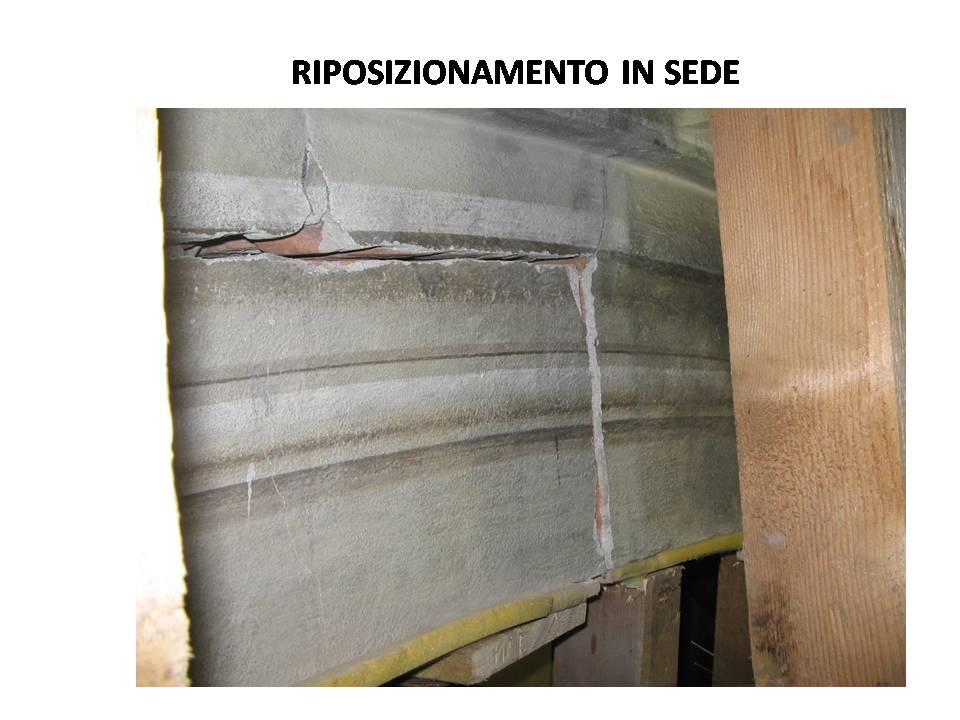

consolidamento arco santo: riposizionamento in sede

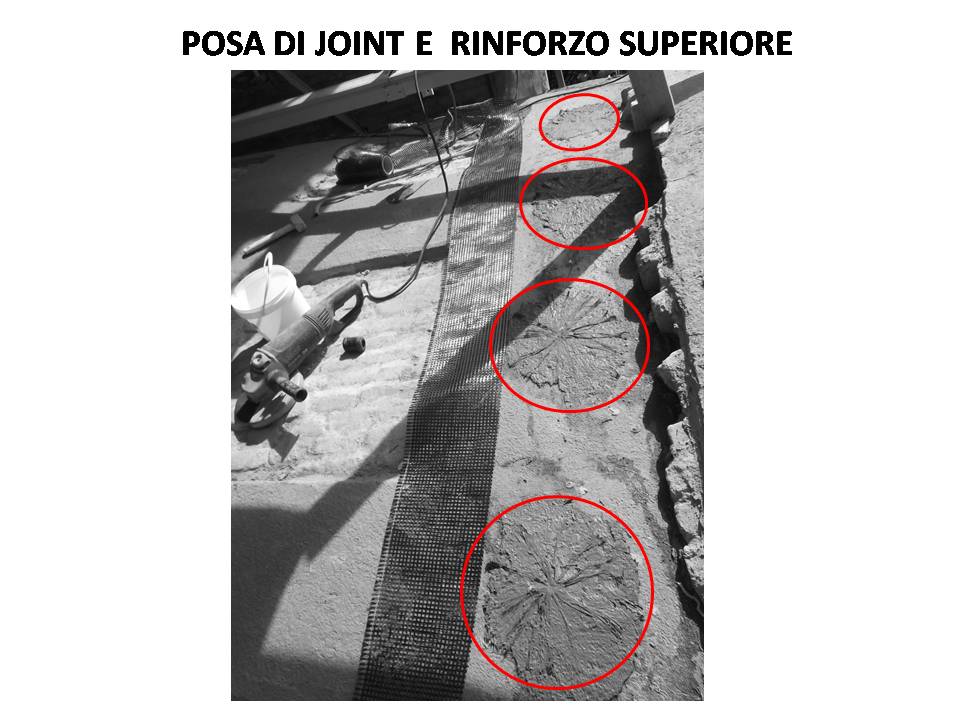

connettori XJoint posati su arcone

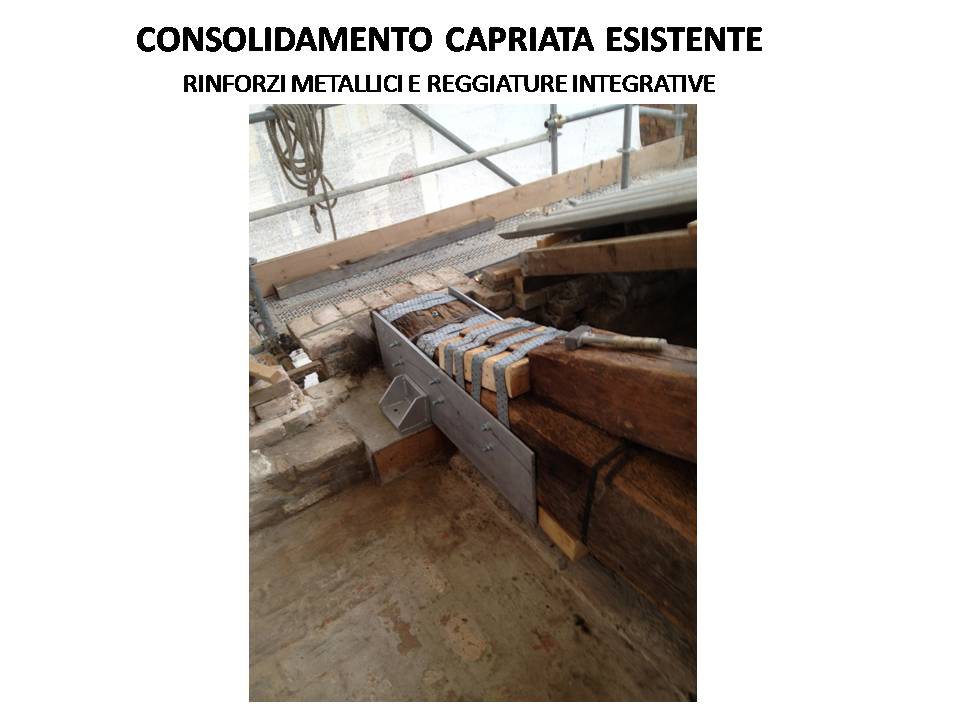

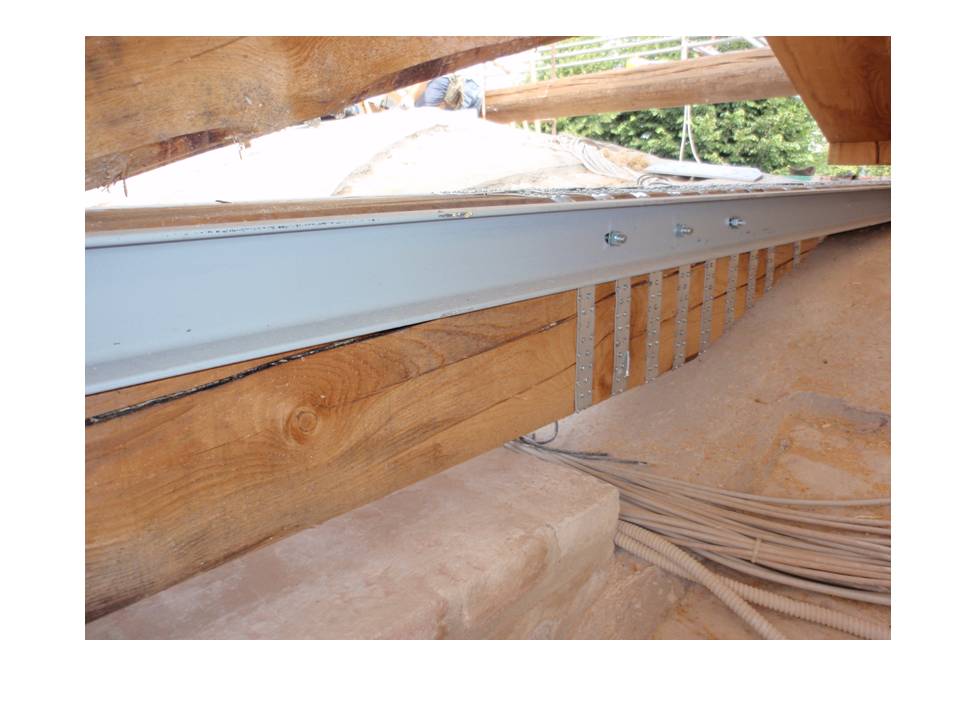

capriata esistente: consolidamento della testata con rinforzi metallici e reggiature integrative

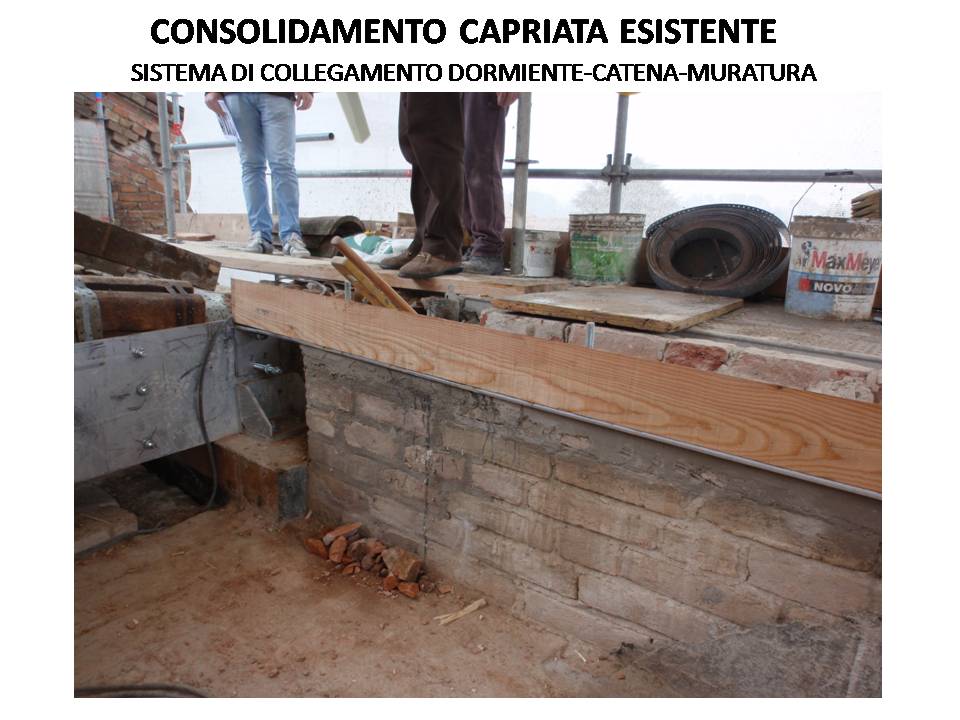

capriata esistente: sistema di collegamento dormiente-catena-muratura

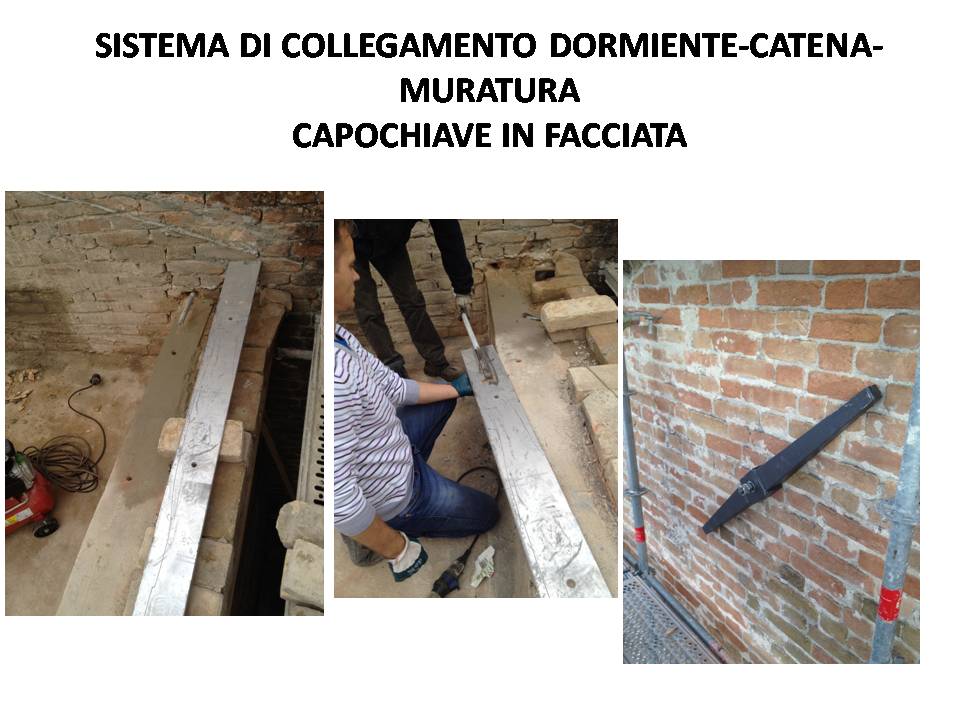

particolari sistema di collegamento dormiente-catena-muratura e capochiave

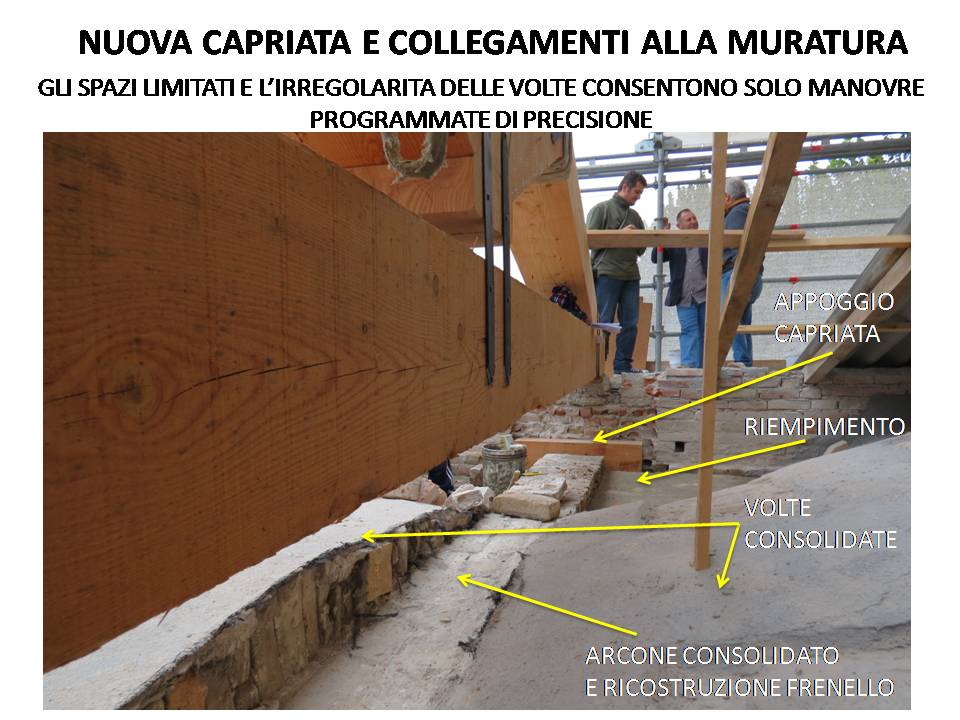

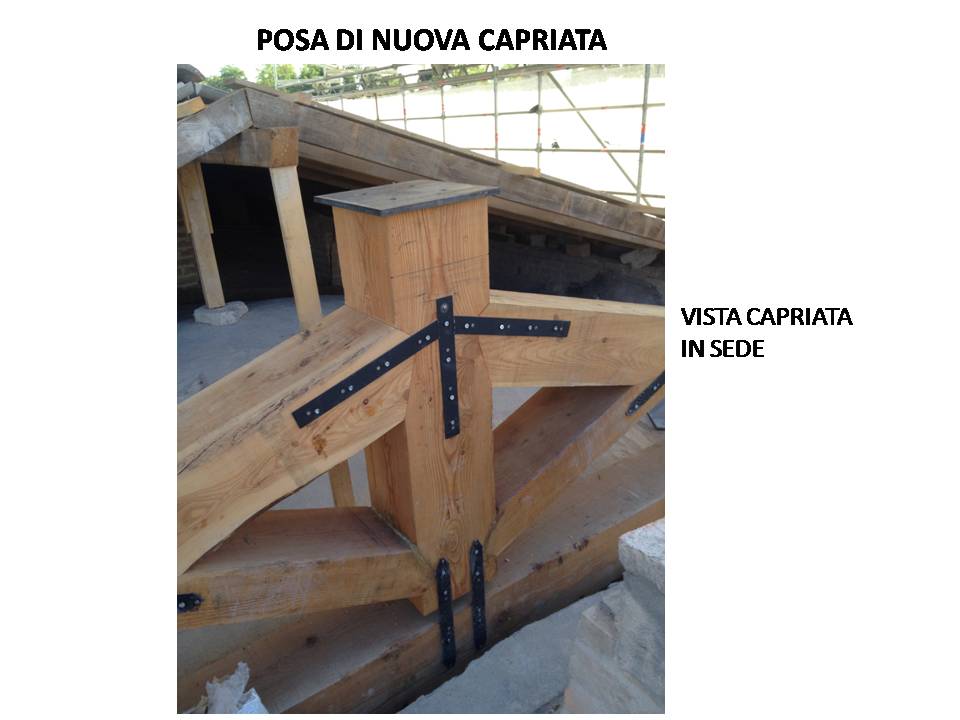

posizionamento della nuova capriata
nuova capriata posizionata in sede

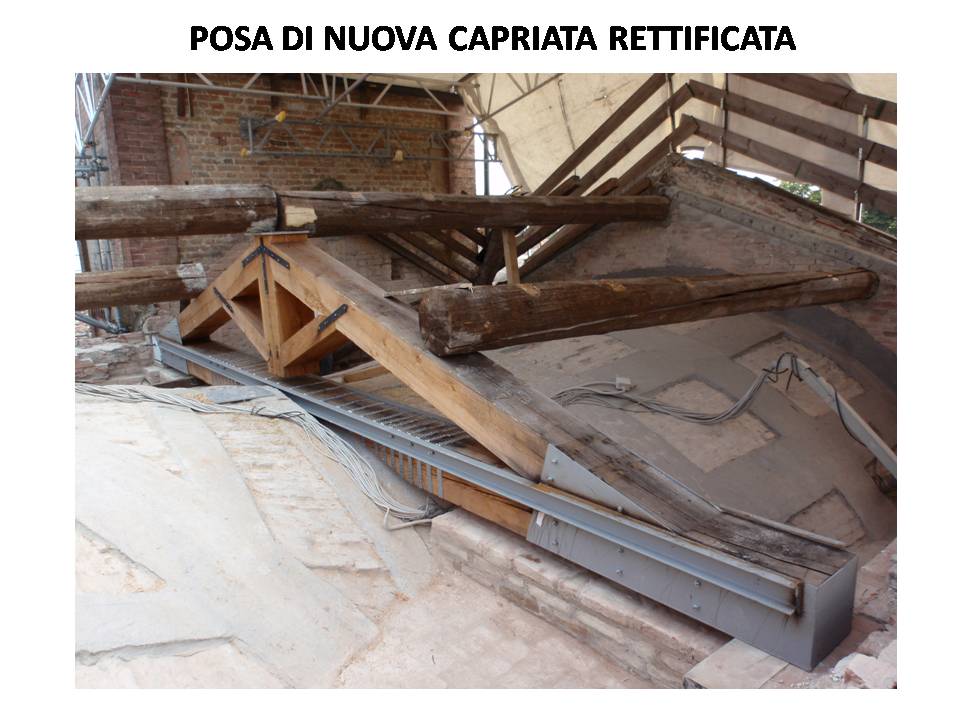

nuova capriata rettificata posizionata in sede

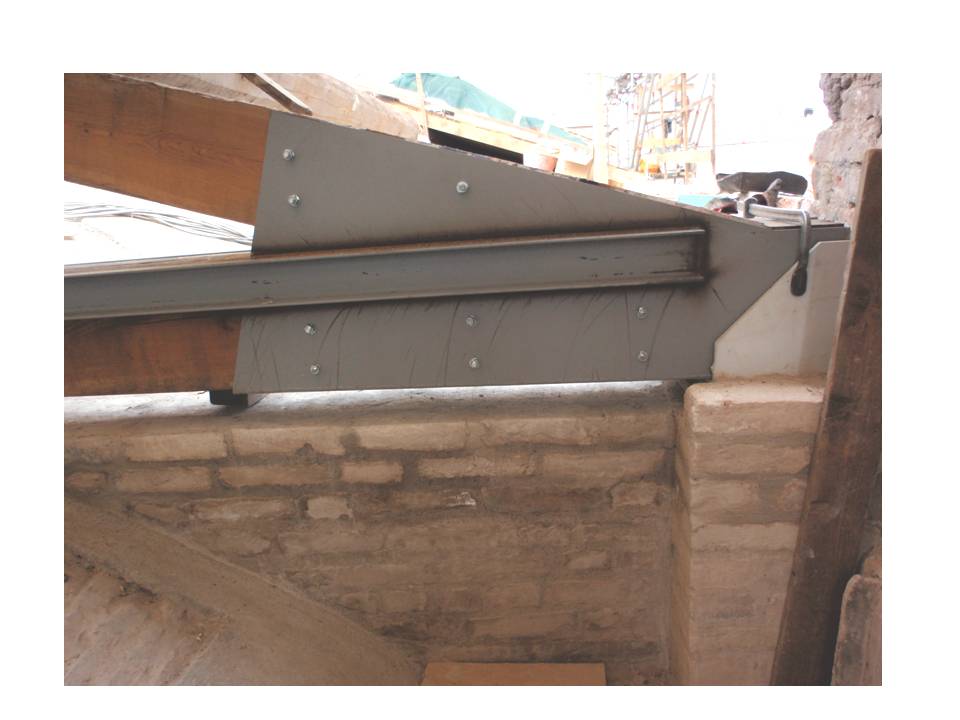

particolare appoggio testata nuova capriata rettificata
particolare nuova capriata rettificata

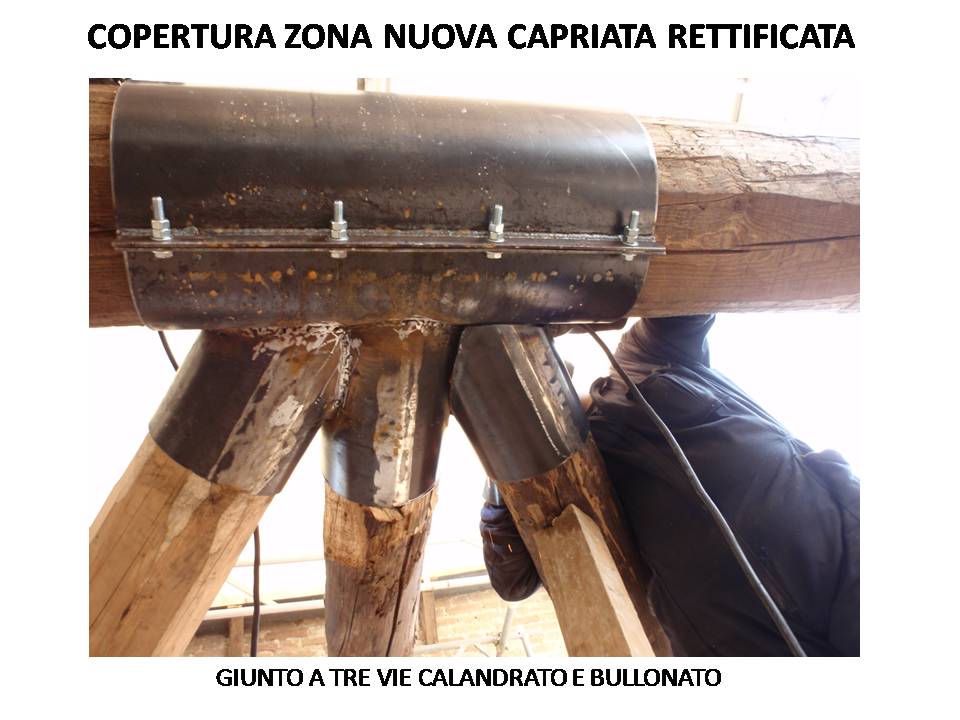

zona copertura nuova capriata rettificata: particolare del giunto a tre vie calandrato e bullonato

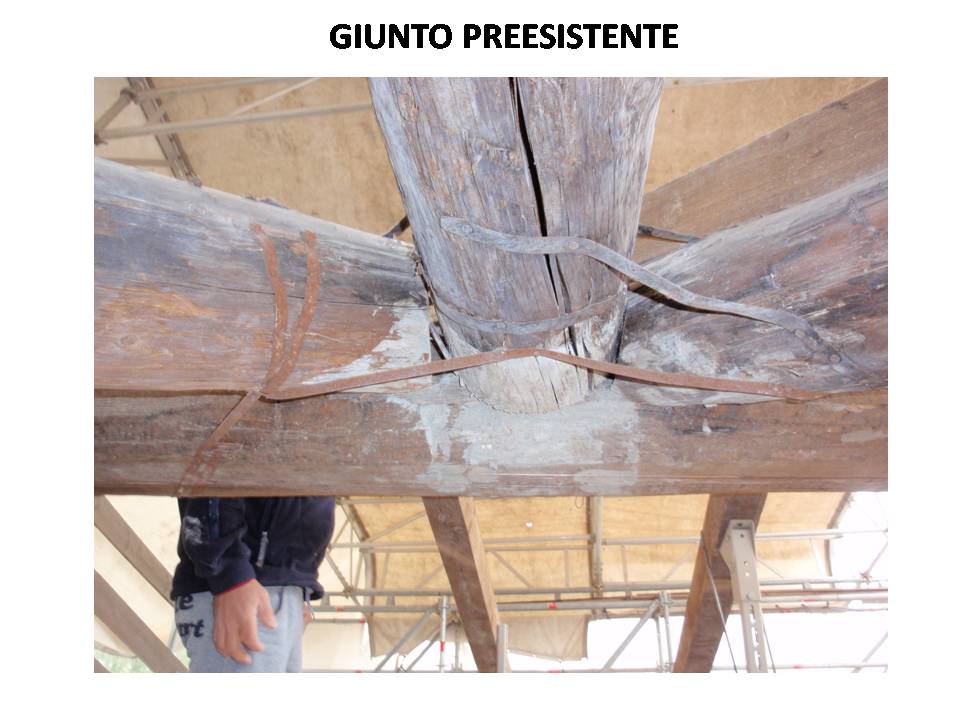

particolare giunto preesistente

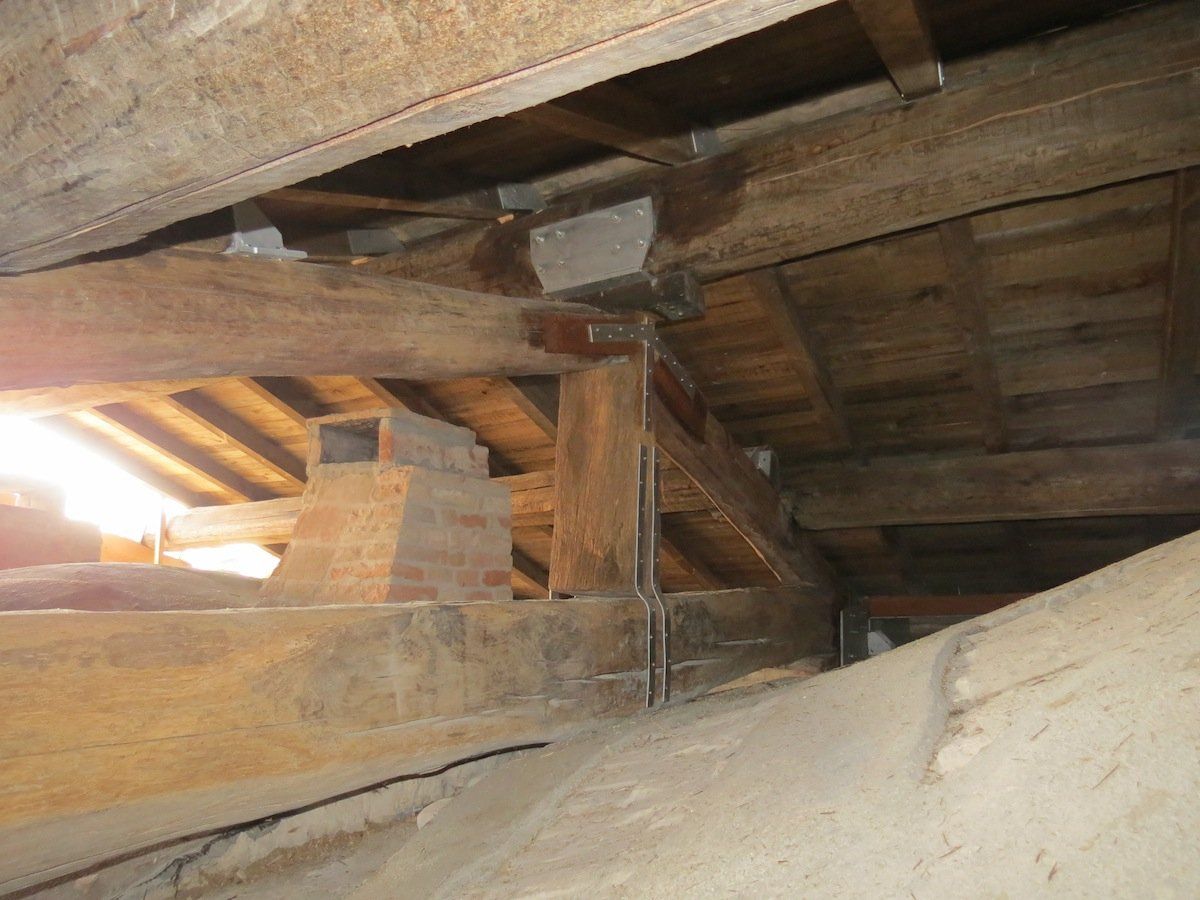

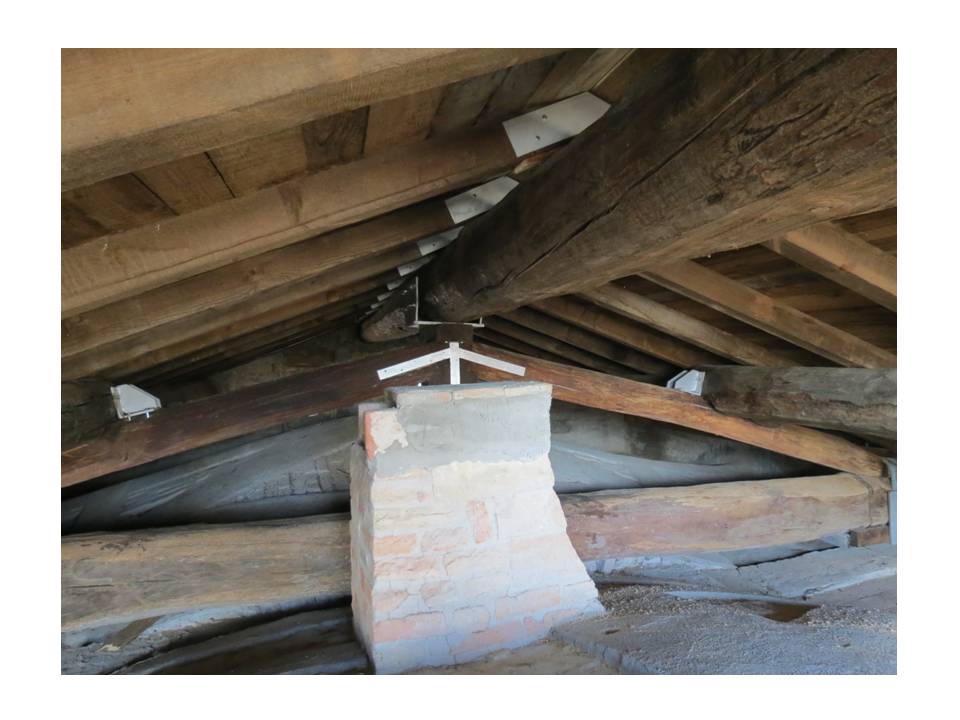

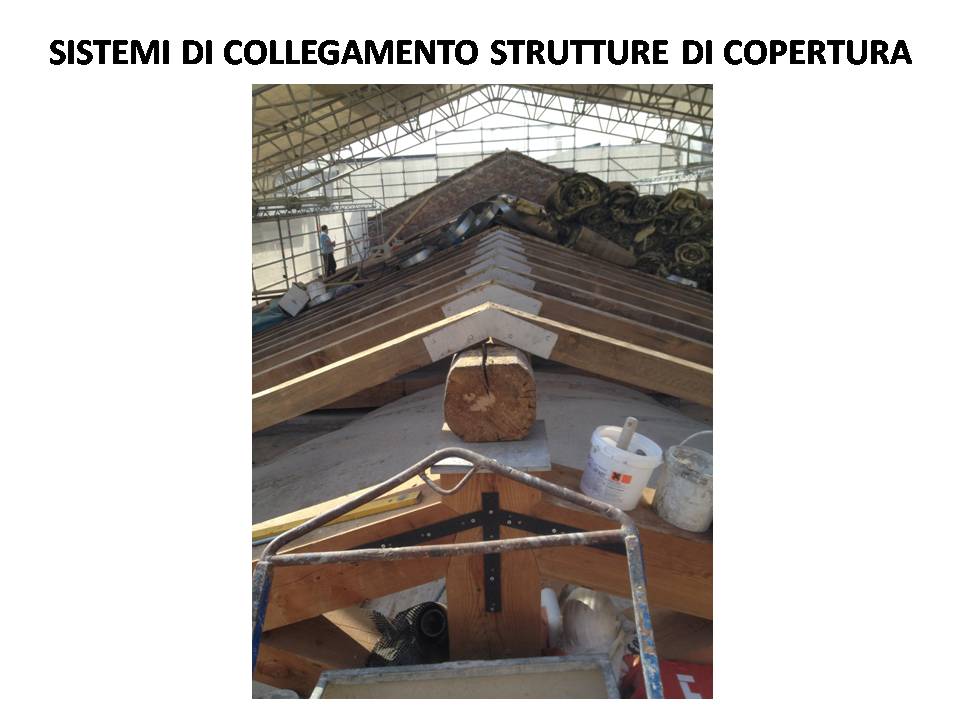

particolare capriata esistente rinforzata, appoggio trave di colmo e terzere, travetti
particolare capriata esistente rinforzata, appoggio trave di colmo e terzere, travetti
particolare collegamento travetti

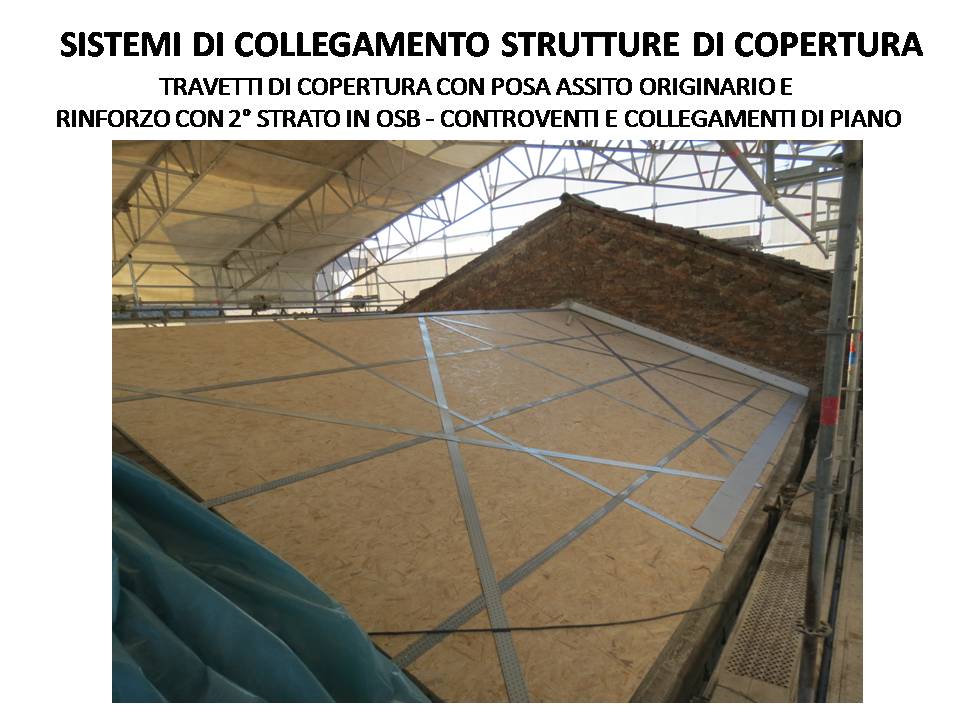

sistema di collegamento della struttura di copertura realizzato con pannelli in OSB su assito originario e controventi metallici
lesione sulla cupola dell'abside

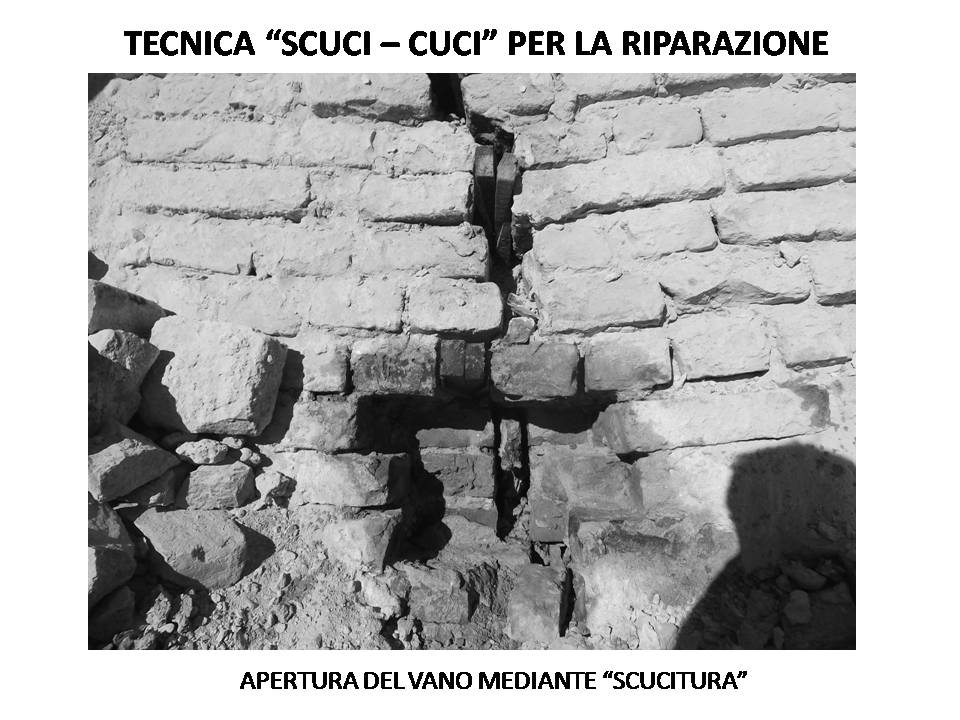

intervento di recupero con metodo "scuci-cuci": apertura del vano

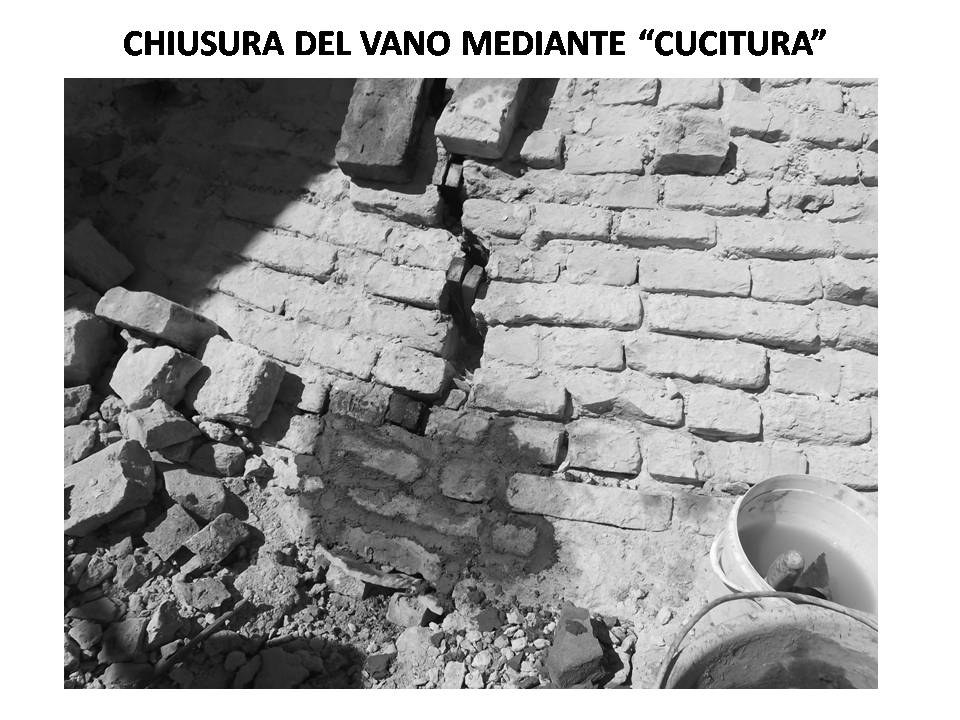

intervento di recupero con metodo "scuci-cuci": ricucitura

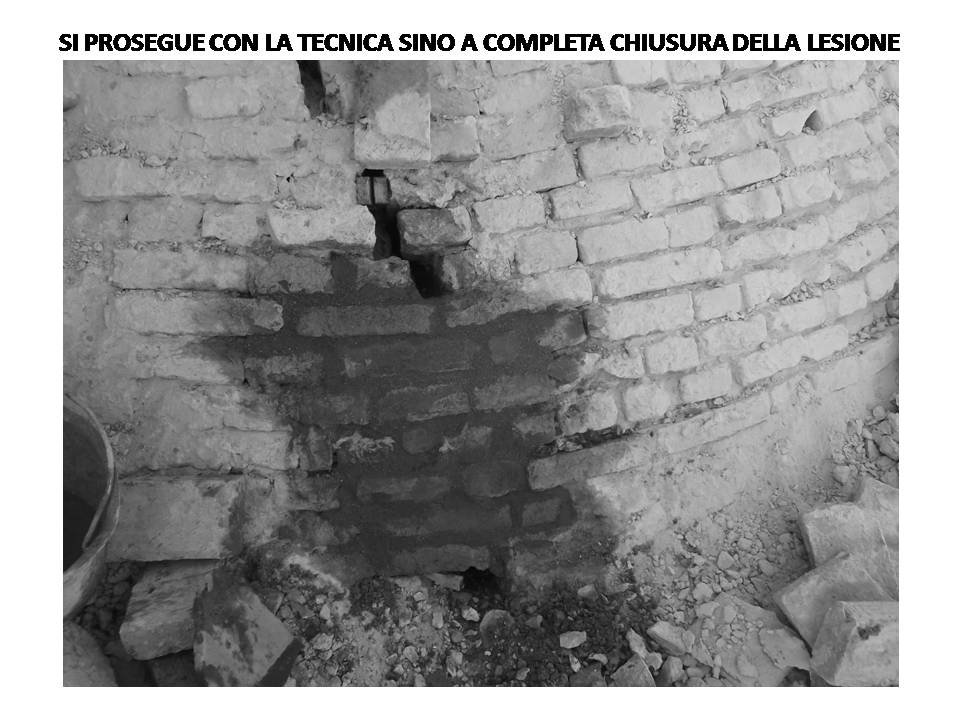

intervento di recupero con metodo "scuci-cuci": lesione chiusa

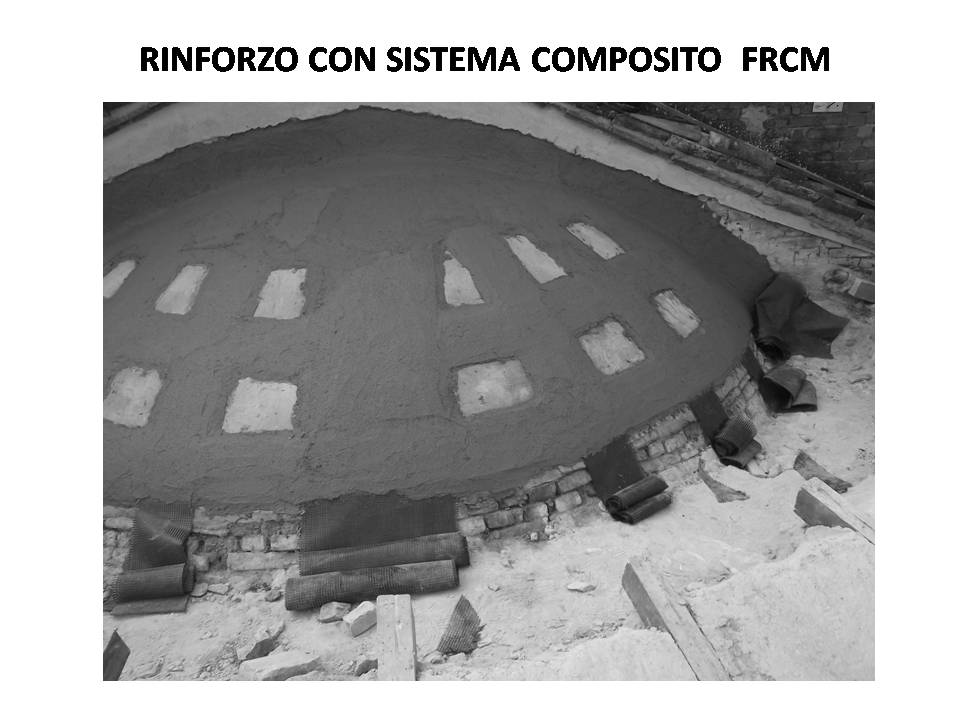

consolidamento cupola abside con sistema FRCM

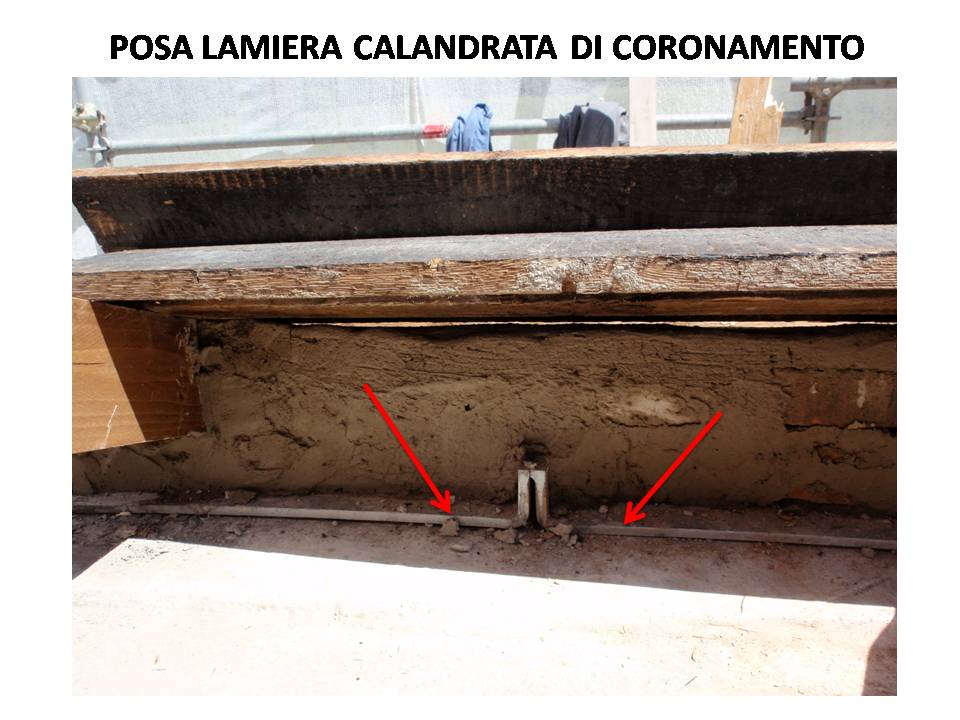

zona abside: posa di lamiera calandrata sulla muratura

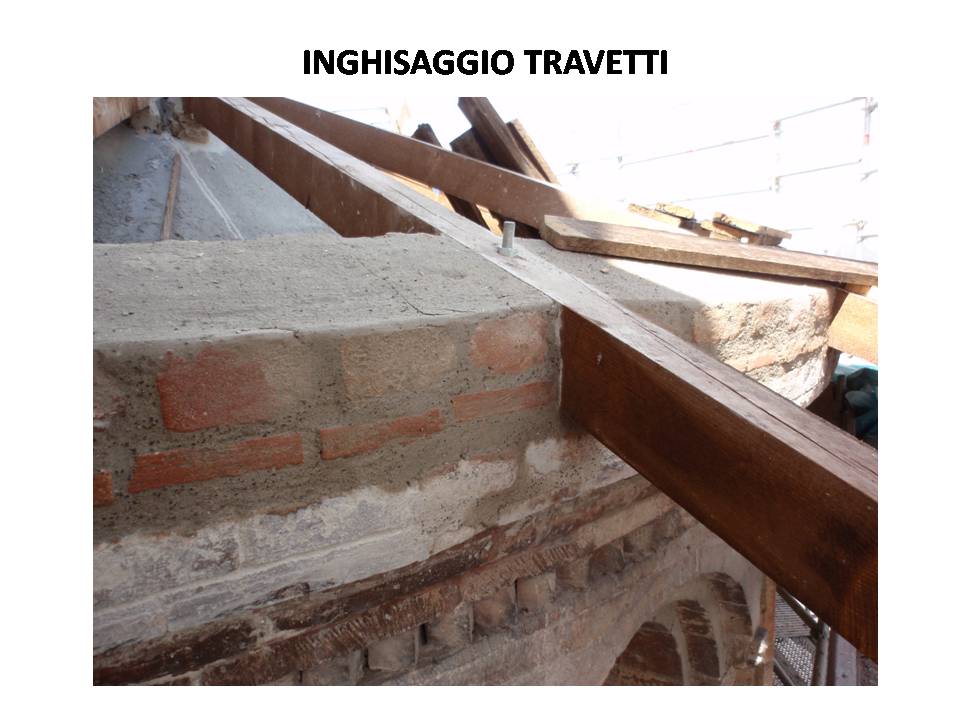

zona abside: inghisaggio travetti

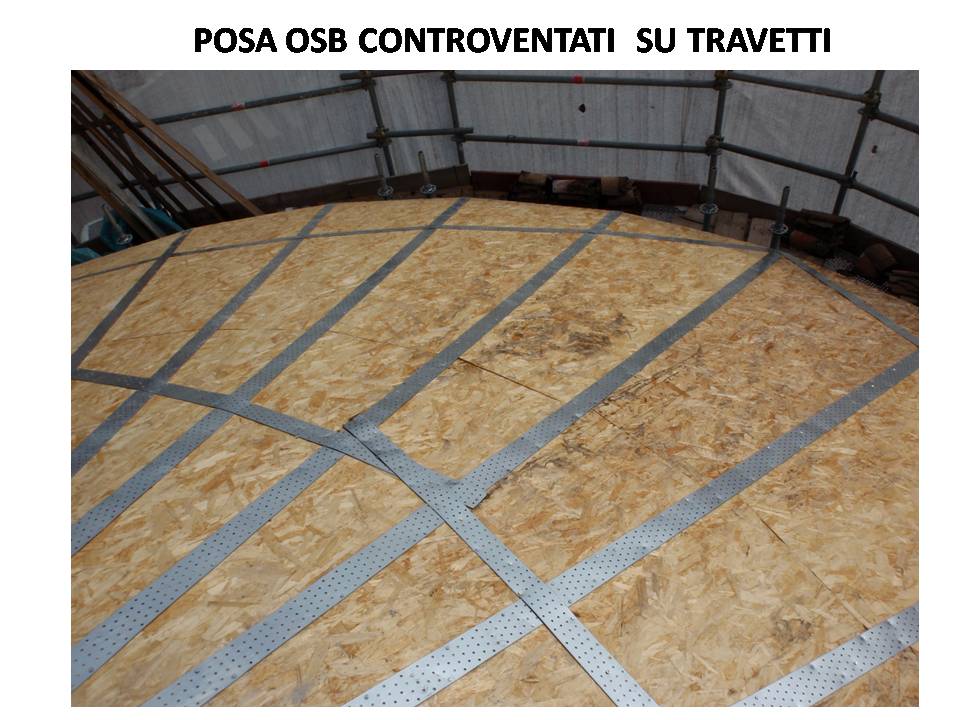

zona abside: pannelli OSB posati sui travetti e controventati
Chiesa San Bernardo

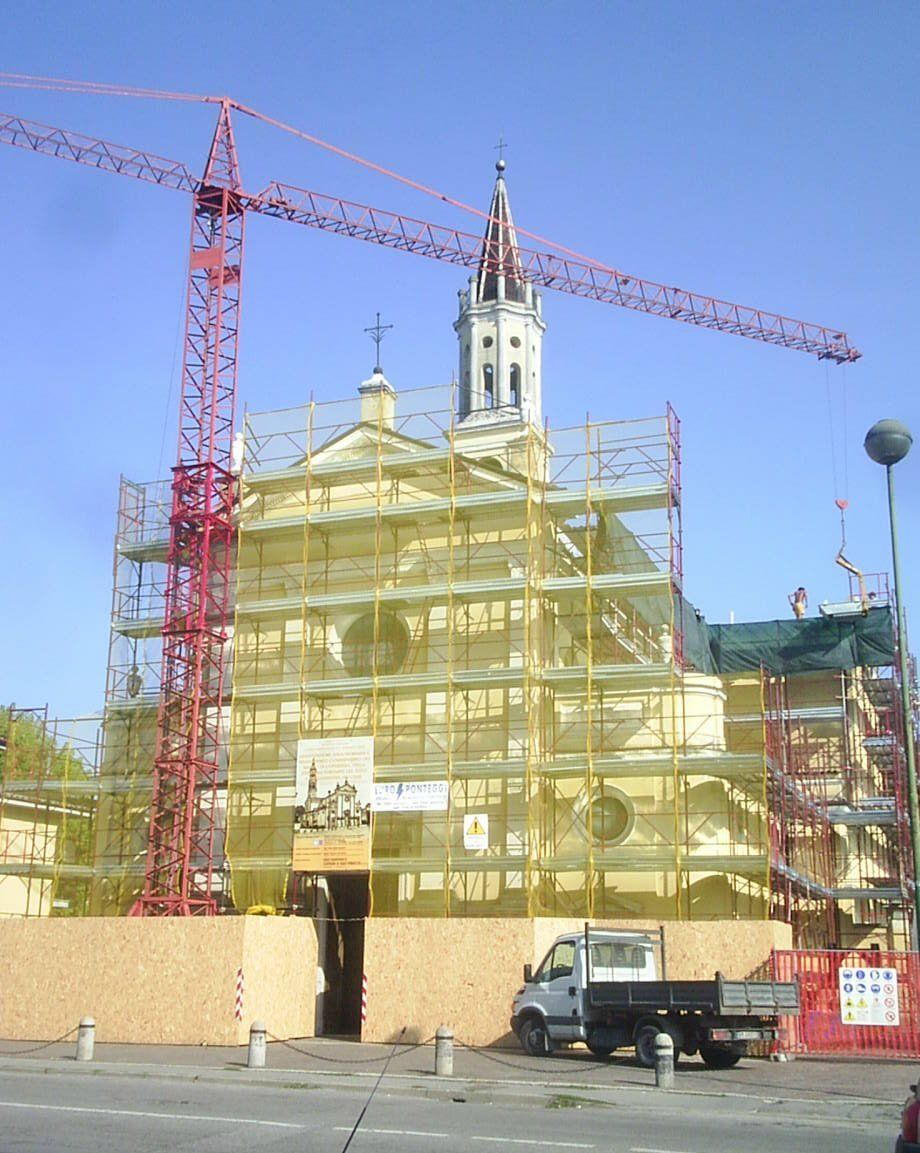

Ponteggio perimetrale e gru

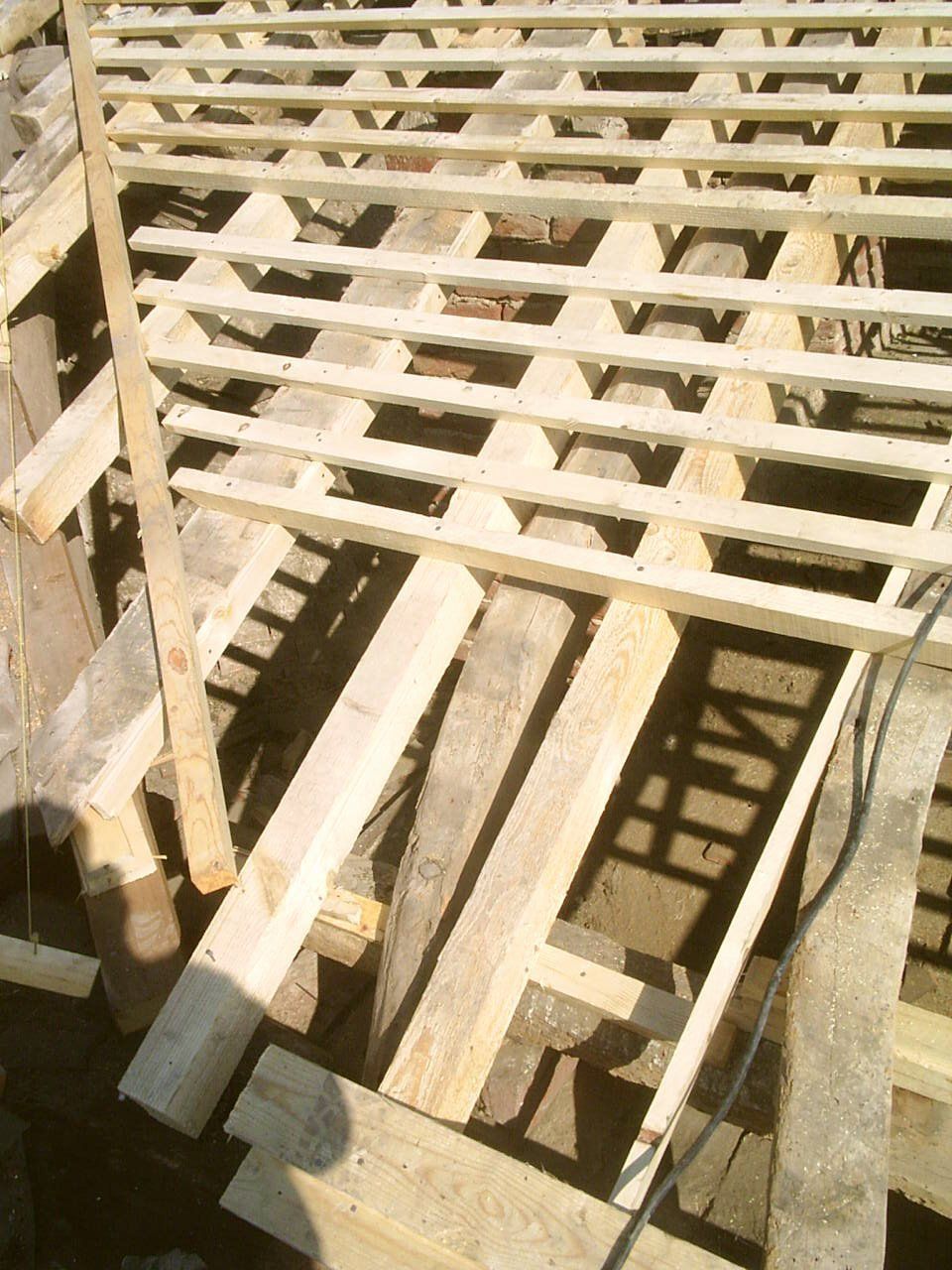

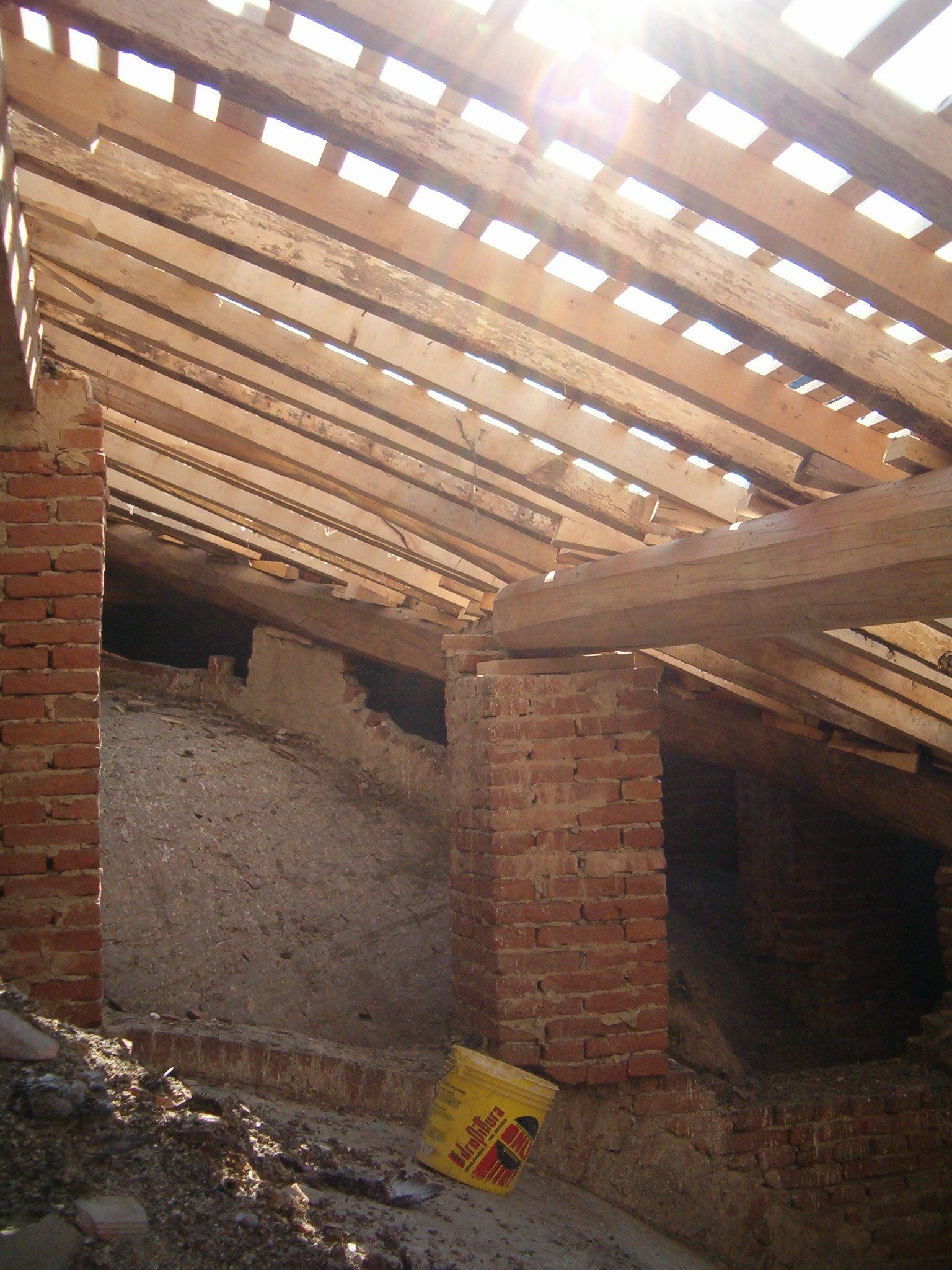

nuova struttura con travetti e cantinelle
nuova terzera

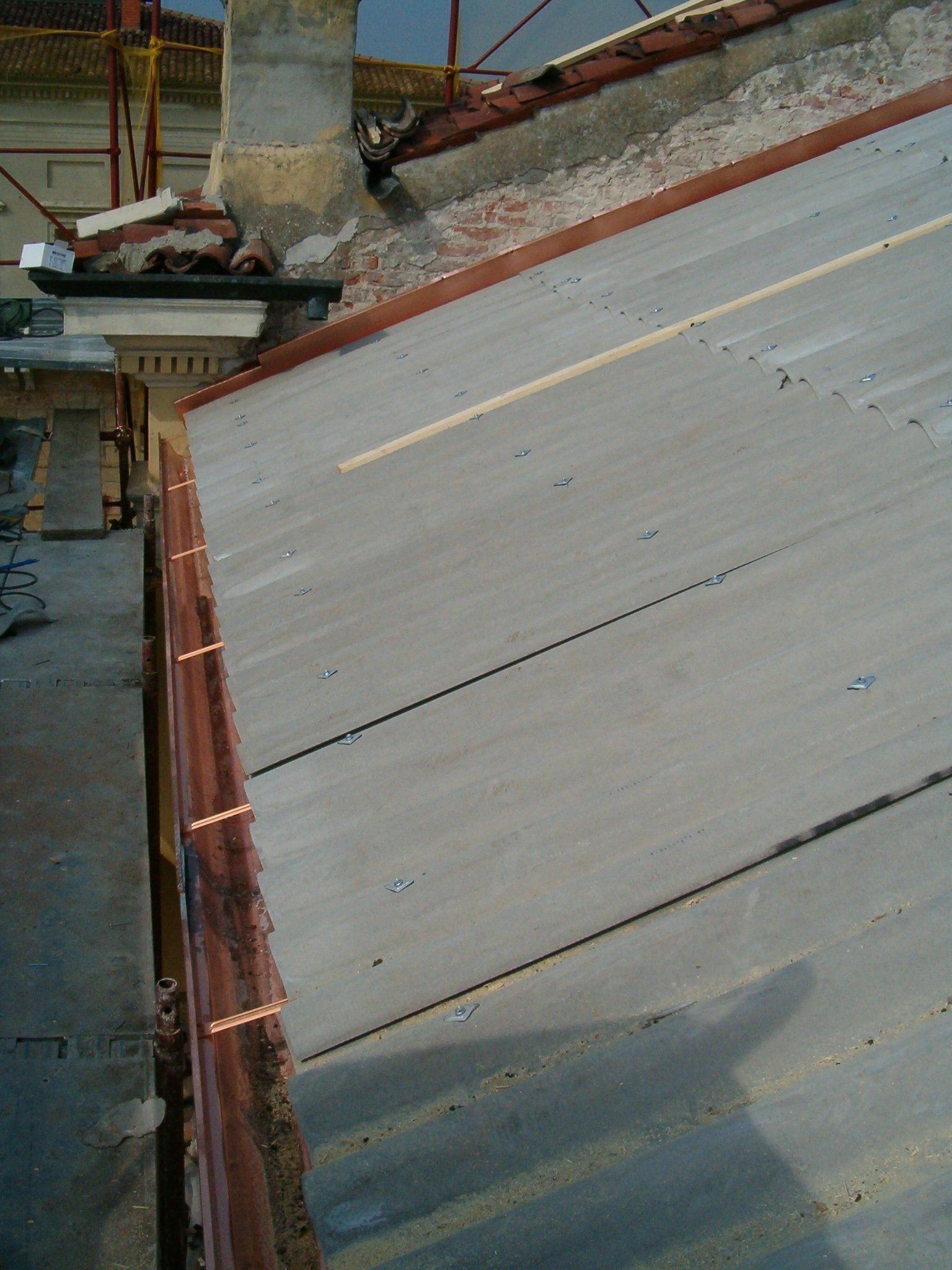

nuovo canale di gronda in rame

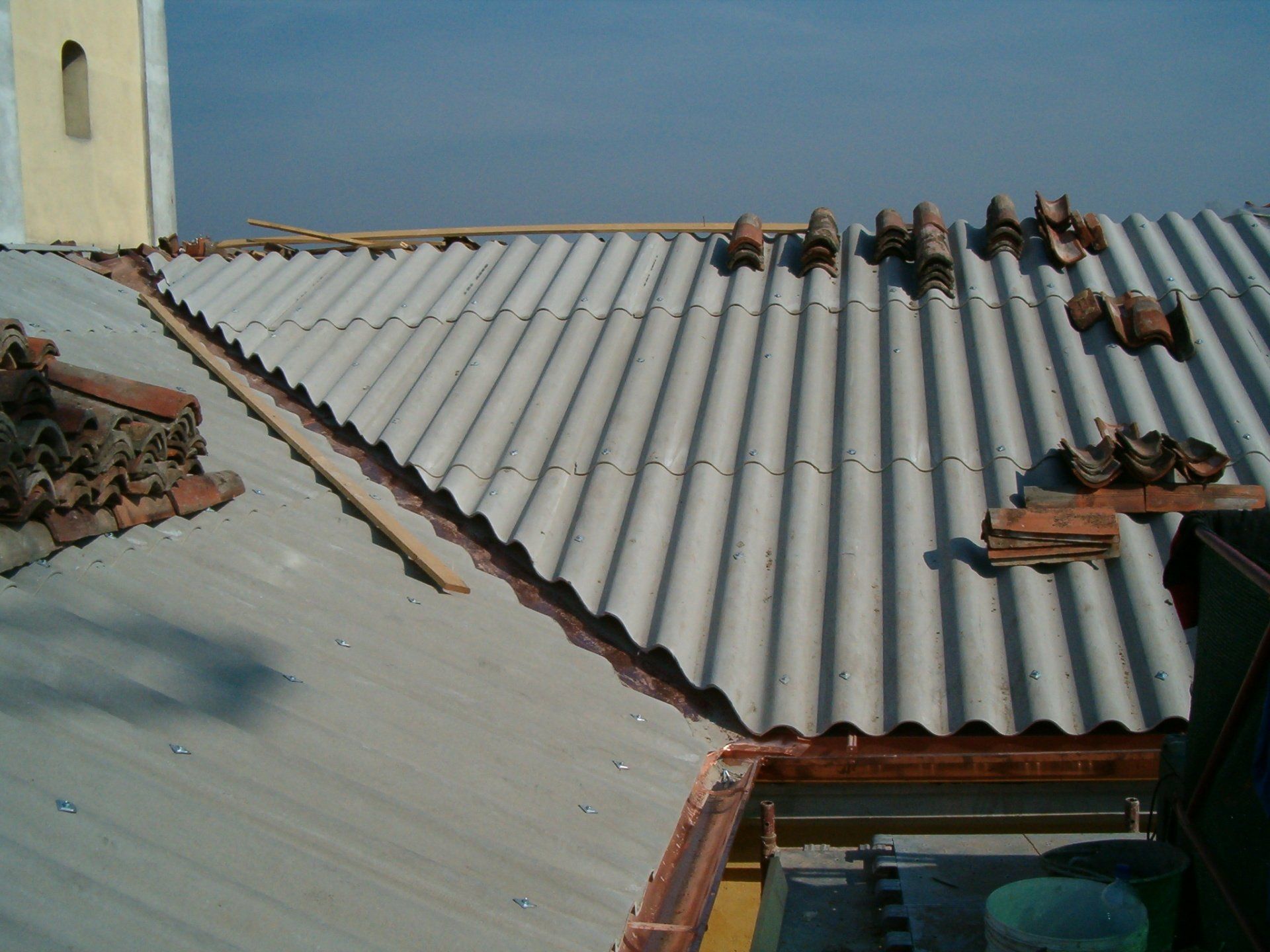

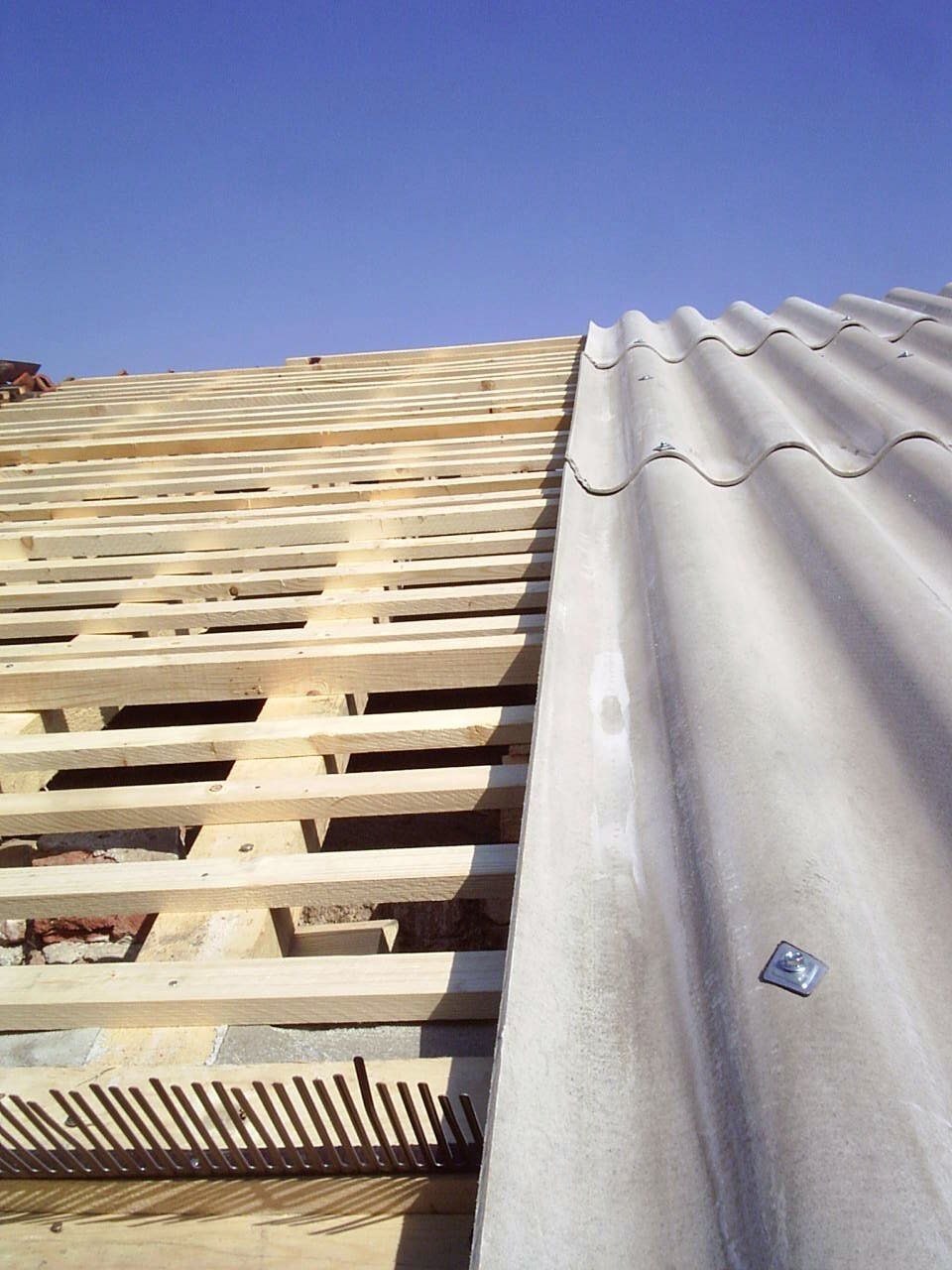

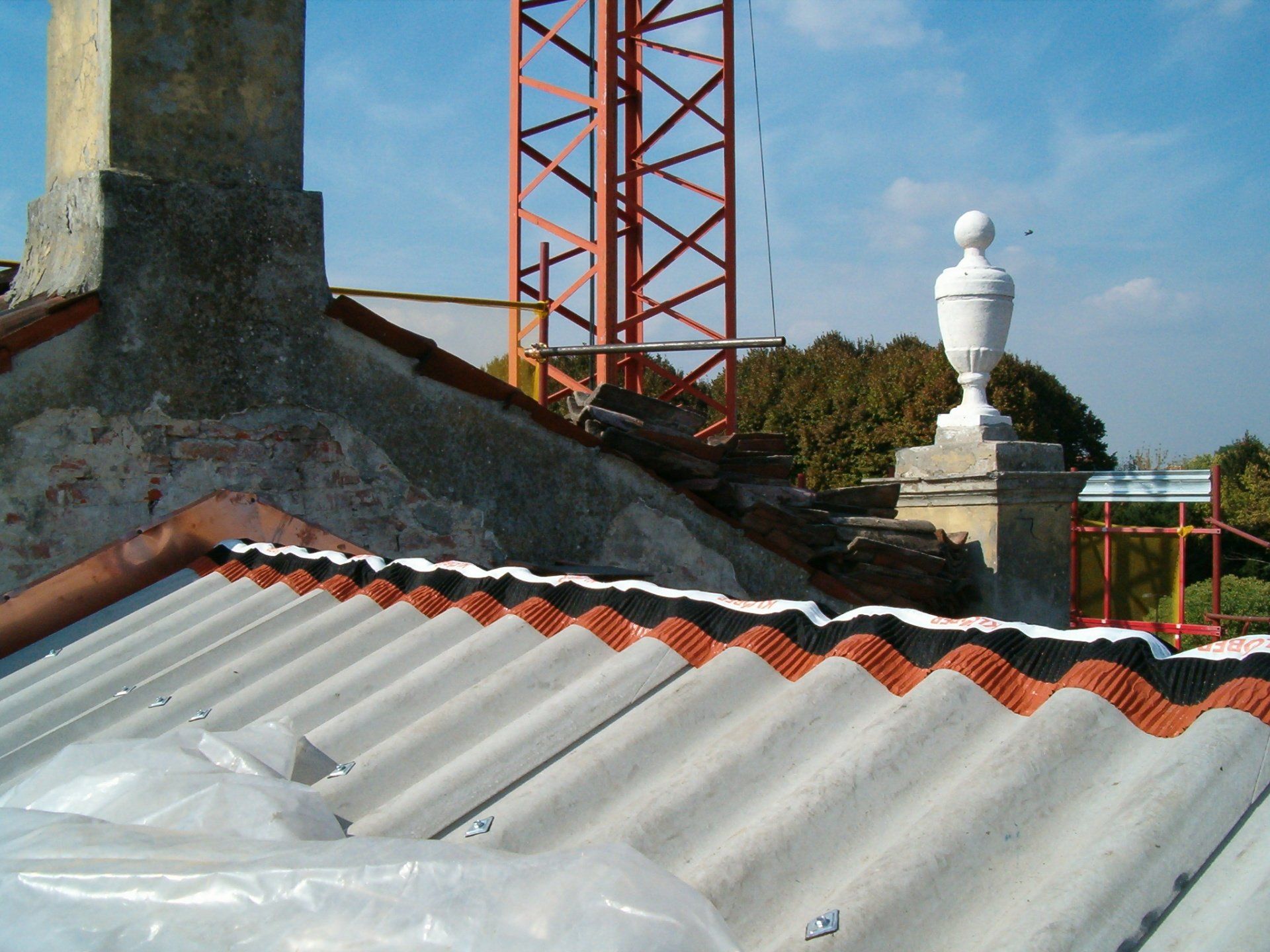

posa delle lastre sottocoppo in fibrocemento ecologico
particolare sigillatura colmo
posa doppio manto di copertura in coppi di recupero

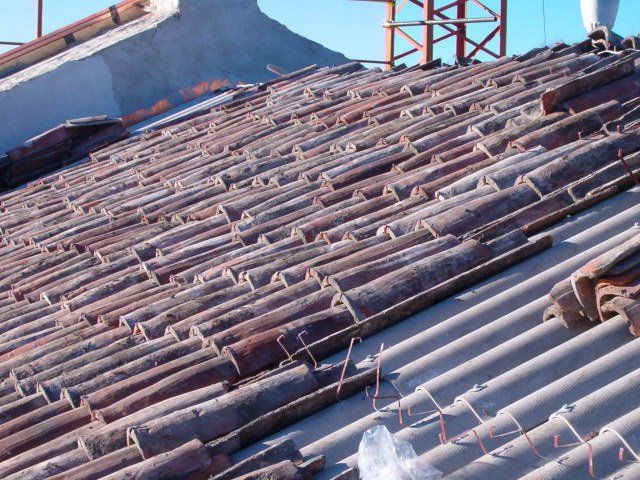

particolare posa manto di copertura con gancio ferma coppo
Chiesa San Giorgio - Casalbuttano (CR)
Particolare capochiave a paletto della catena al livello tre

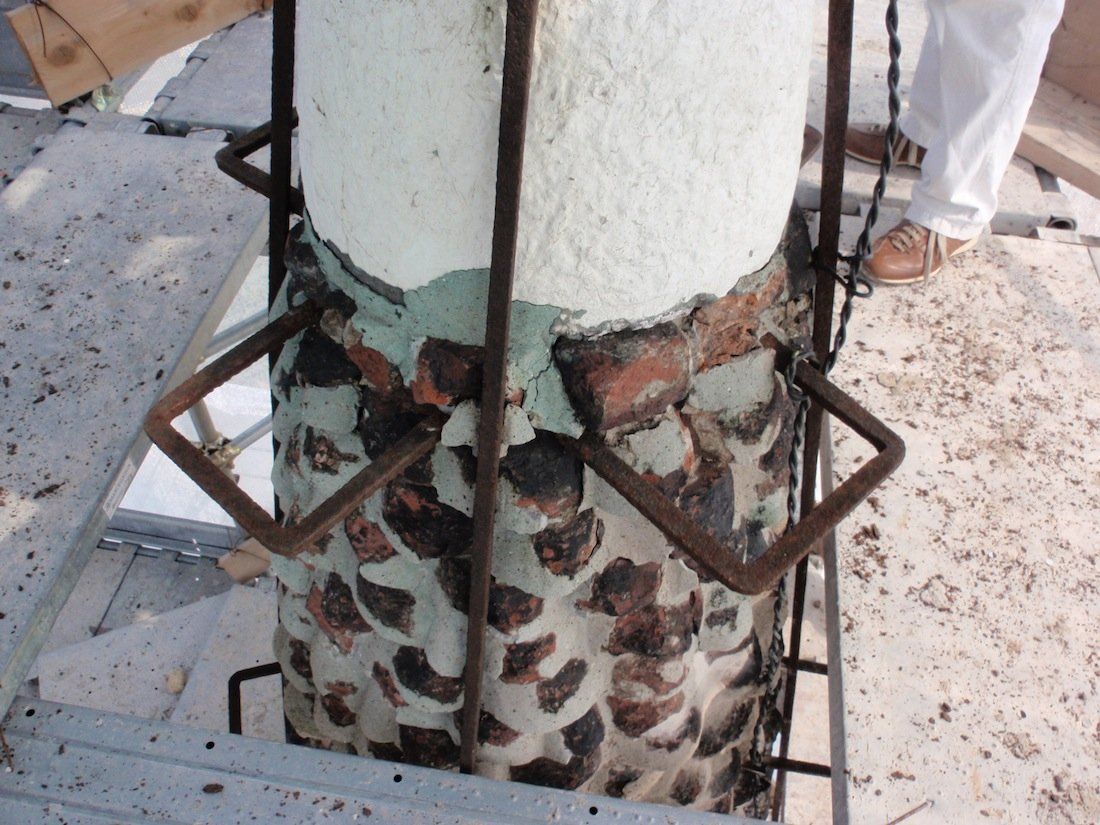

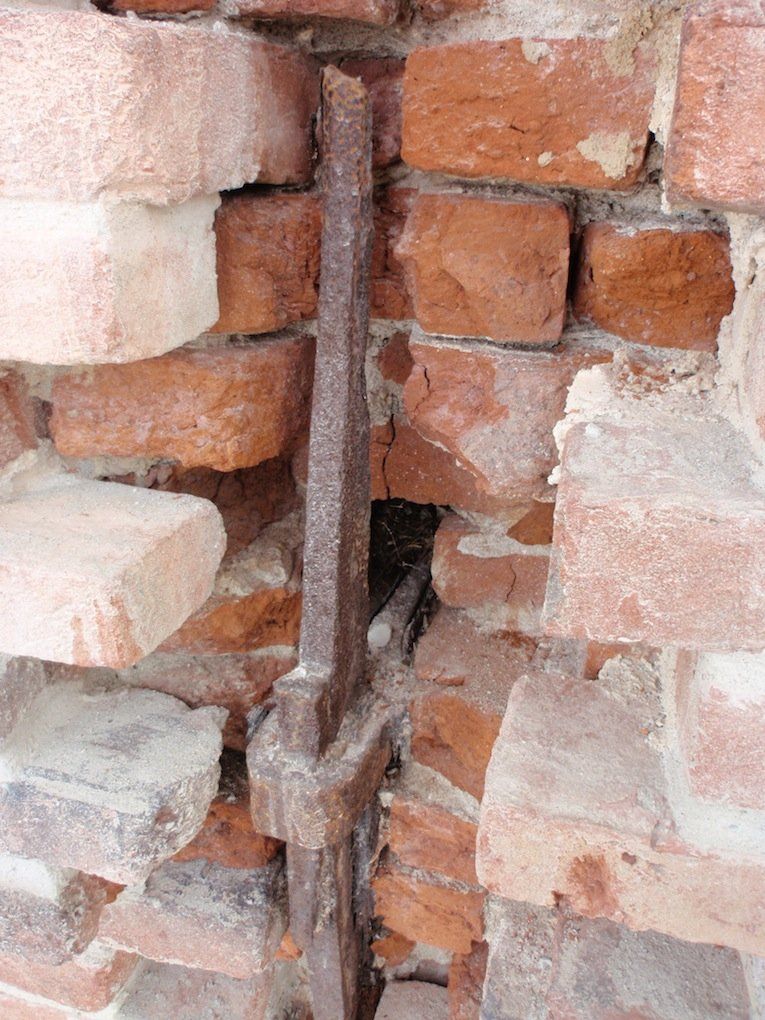

Vista parte terminale della guglia con inserite graffe

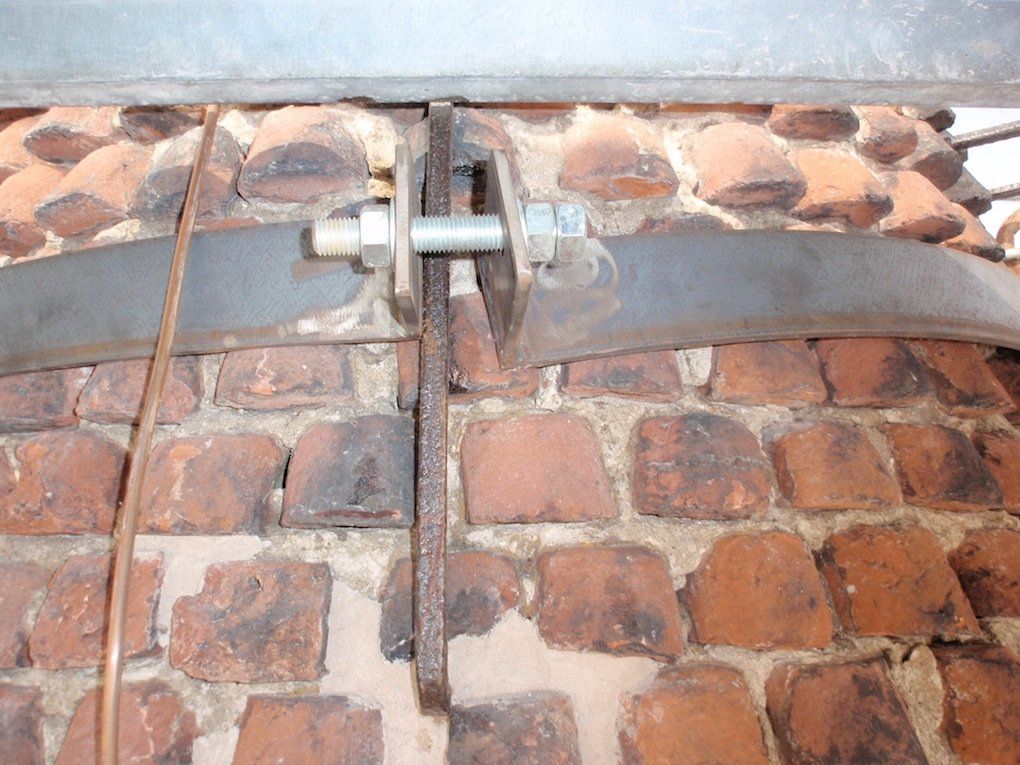

Particolare prima cerchiatura in acciaio di confinamento delle graffe verticali
Particolare seconda cerchiatura in acciaio di confinamento delle graffe verticali

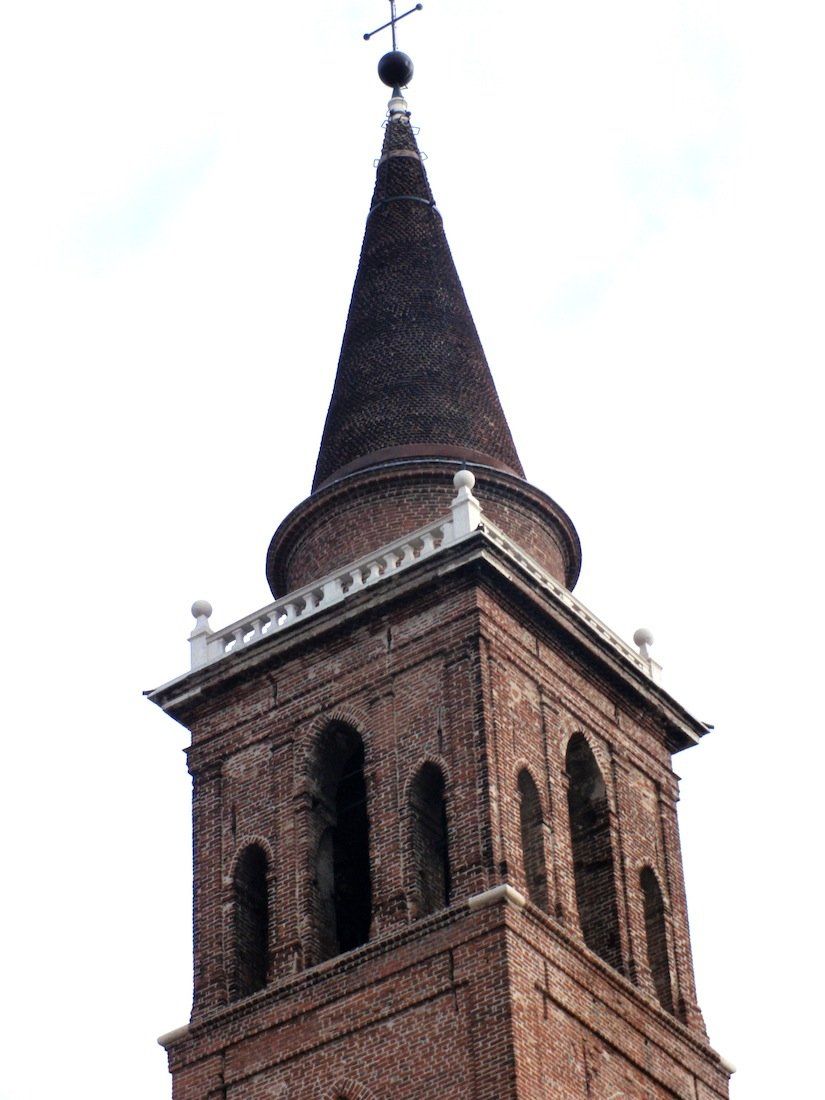

Vista cella campanaria e guglia

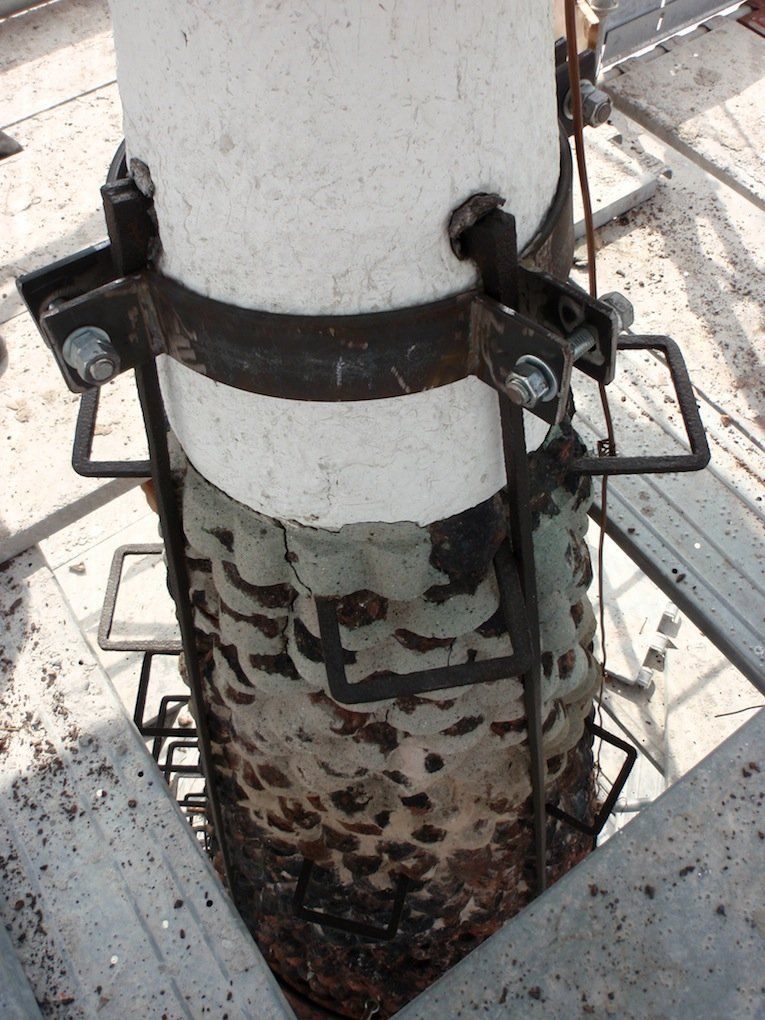

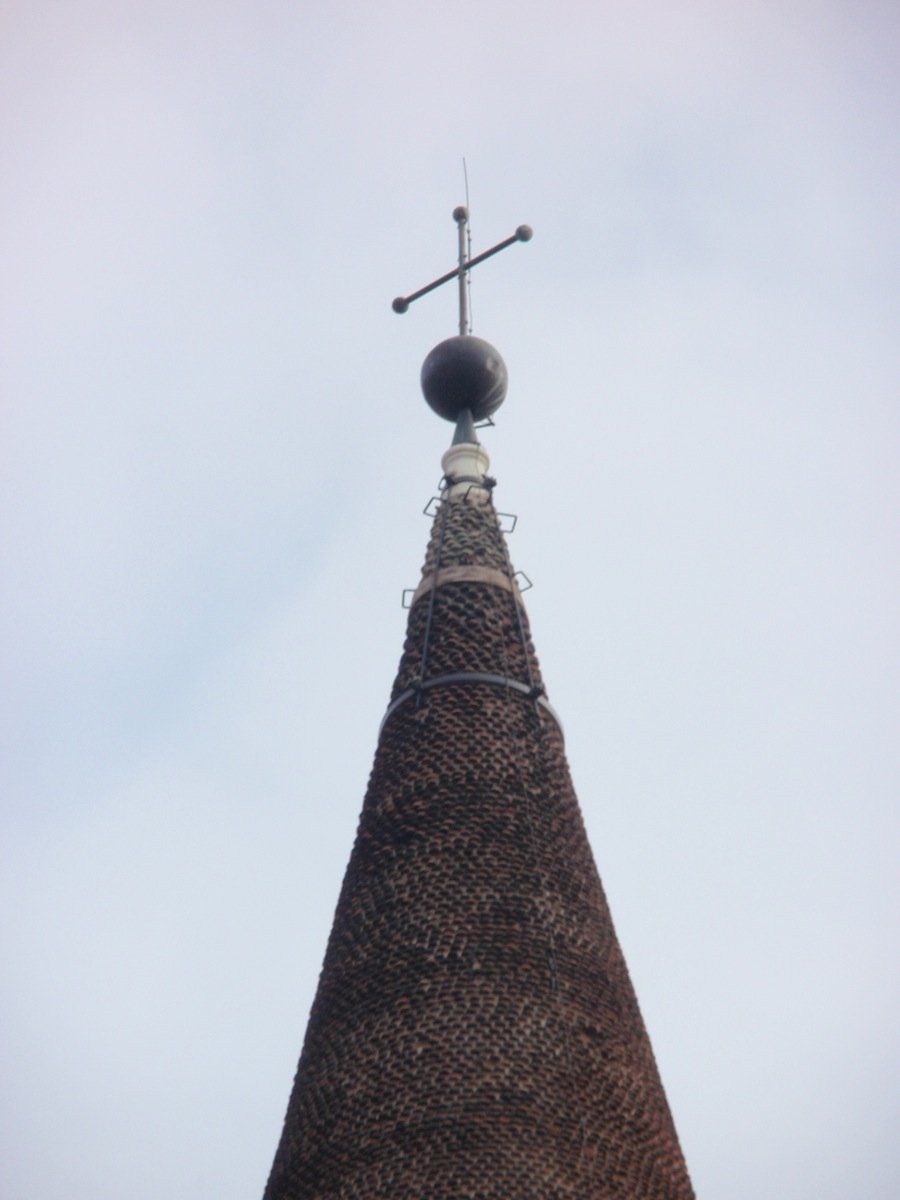

Vista particolare punta guglia con cerchiature di confinamento delle graffe verticali
